Maschinenstellfuss mit Stufenkonstruktion, rutschfest, schwingungsdämpfend, schallabsorbierend, körperschalldämmend, Gewindespindel beweglich bis 5°. Klemmmutter, Unterlegscheibe und Metallschutzkappe bei 64 mm Fussdurchmesser als Zubehör auf Anfrage.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.

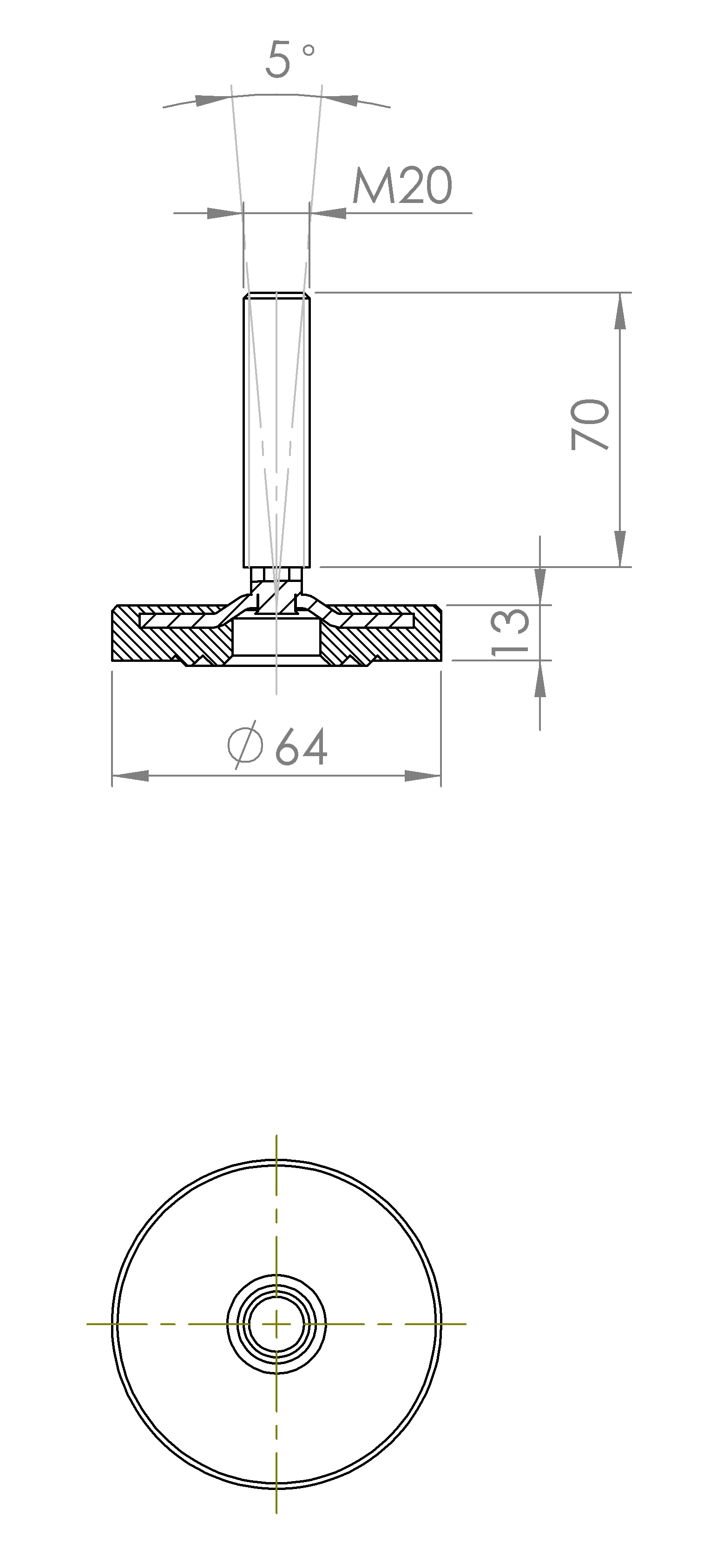

| Zeichnung | Artikel-Nr. | Fussdurchmesser | Gewinde | Gewindelänge | Höhe | Fussbelastung (N) | Material Fuss | Matarial Gewinde | Oberfläche Gewinde |
|---|---|---|---|---|---|---|---|---|---|
| 5197.6427 | 52 | M10 | 35 | 10 | 3.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5197.6428 | 64 | M12 | 35 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5197.6430 | 64 | M12 | 50 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5197.6431 | 64 | M16 | 70 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5197.6432 | 64 | M16 | 120 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5197.6433 | 64 | M16 | 150 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5197.6434 | 64 | M16 | 200 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5197.6435 | 64 | M20 | 70 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5197.6436 | 64 | M20 | 150 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5197.6437 | 64 | M20 | 200 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt |
