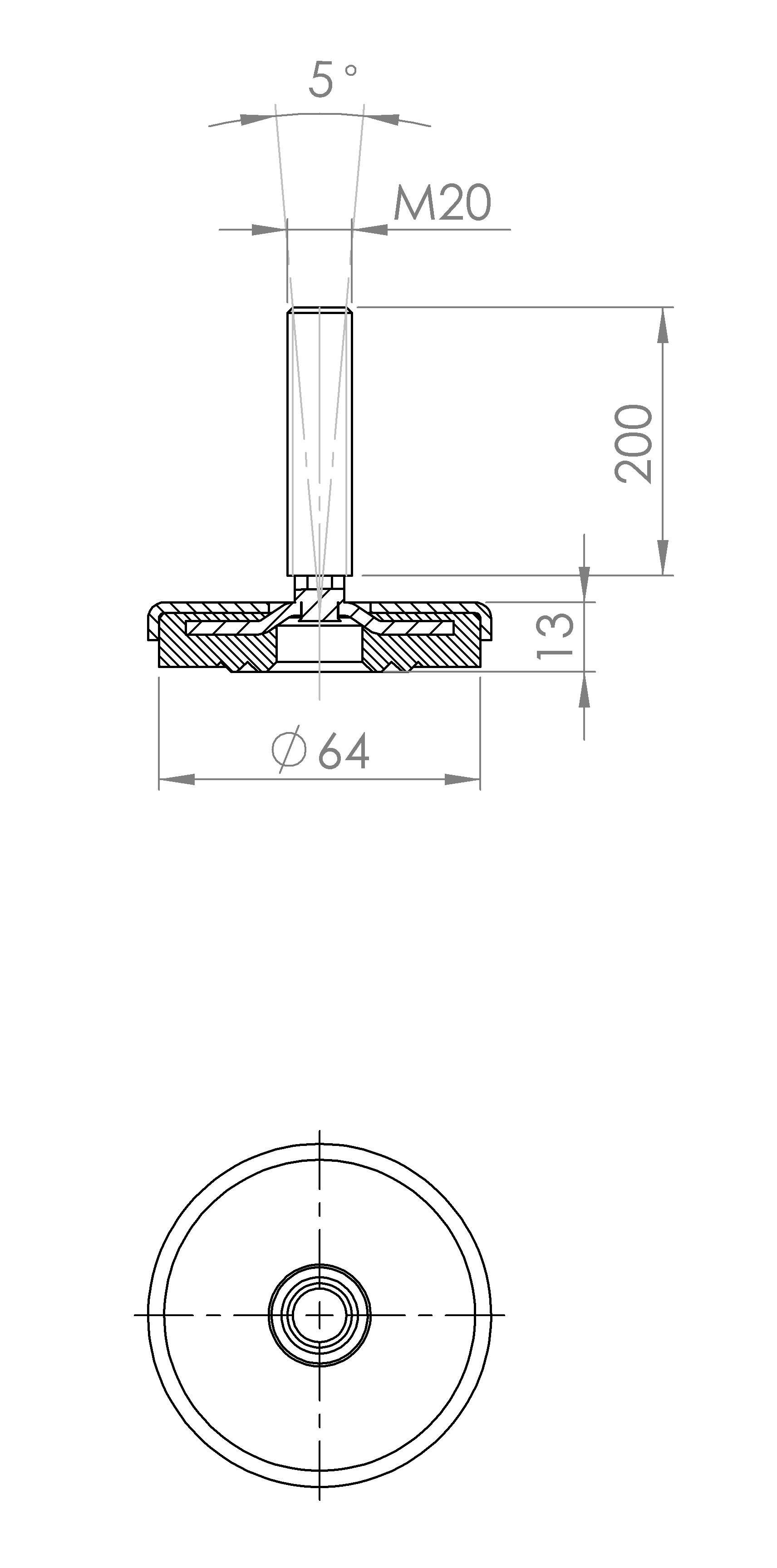

Maschinenstellfuss mit Noppenkonstruktion aus Gummi-Elastikkörper. Besonders rutschfest, schwingungsdämmend, schallabsorbierend und körperschalldämmend. Klemmmutter und Unterlegscheibe auf Anfrage. Metallschutzkappe für 64 mm Fussdurchmesser ebenfalls auf Anfrage erhältlich. Auf dem technischen Datenblatt ist der Fuss mit Metallschutzkappe abgebildet.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Fussdurchmesser | Gewinde | Gewindelänge | Höhe | Fussbelastung (N) | Material Fuss | Material Gewinde | Oberfläche Gewinde |
|---|---|---|---|---|---|---|---|---|---|
| 5195.5802 | 64 | M16 | 120 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5195.6400 | 64 | M12 | 35 | 13 | 4.000 | Gummi schwarz | Stahl | blau schwarz | |
| 5195.6401 | 64 | M12 | 50 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5195.6402 | 64 | M16 | 70 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5195.6403 | 64 | M16 | 150 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5195.6404 | 64 | M16 | 200 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5195.6405 | 64 | M20 | 70 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5195.6406 | 64 | M20 | 110 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5195.6407 | 64 | M20 | 150 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5195.6408 | 64 | M20 | 200 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5195.6409 | 64 | M24 | 150 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5195.6410 | 64 | M24 | 200 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt | |
| 5195.6411 | 64 | M30 | 150 | 13 | 4.000 | Gummi schwarz | Stahl | blau verzinkt |
