Rastbolzen werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 180° wird der Raststift eingezogen. Die Rastkerbe ermöglicht ein sicherers Positionieren. Erhältlich in den Ausführungen: Stahl (brüniert, Raststift nitriert), Edelstahl 1.4305. Bei der Ausführung mit einer Kappe, besteht die Kappe aus schwarz matten Kunststoff (Polyamid PA). Bei der Ausführung mit einer Kontermutter, ist diese nach ISO 8675.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Kunststoffkappe | Kontermutter | Raststift Ø | Einschraubgewinde | Gesamtlänge | Hub | Federkraft N | Material |
|---|---|---|---|---|---|---|---|---|---|
| 2338.12372 | ohne | ohne | 5 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12373 | ohne | ohne | 6 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12374 | ohne | ohne | 6 | M16 | 56 | 10 | 11 - 29 | Stahl brüniert | |
| 2338.12375 | ohne | ohne | 8 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12376 | ohne | ohne | 8 | M16 | 56 | 10 | 11 - 29 | Stahl brüniert | |
| 2338.12377 | ohne | ohne | 8 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12378 | ohne | ohne | 10 | M16 | 56 | 10 | 11 - 29 | Stahl brüniert | |
| 2338.12379 | ohne | ohne | 10 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12380 | ohne | ohne | 12 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12381 | mit | ohne | 5 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12382 | mit | ohne | 6 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12383 | mit | ohne | 6 | M16 | 56 | 10 | 11 - 29 | Stahl brüniert | |
| 2338.12384 | mit | ohne | 8 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12385 | mit | ohne | 8 | M16 | 56 | 10 | 11 - 29 | Stahl brüniert | |
| 2338.12386 | mit | ohne | 8 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12387 | mit | ohne | 10 | M16 | 56 | 10 | 11 - 29 | Stahl brüniert | |
| 2338.12388 | mit | ohne | 10 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12389 | mit | ohne | 12 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12390 | ohne | mit | 5 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12391 | ohne | mit | 6 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12392 | ohne | mit | 6 | M16 | 56 | 10 | 11 - 29 | Stahl brüniert | |
| 2338.12393 | ohne | mit | 8 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12394 | ohne | mit | 8 | M16 | 56 | 10 | 11 - 29 | Stahl brüniert | |
| 2338.12395 | ohne | mit | 8 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12396 | ohne | mit | 10 | M16 | 56 | 10 | 11 - 29 | Stahl brüniert | |
| 2338.12397 | ohne | mit | 10 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12398 | ohne | mit | 12 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12399 | mit | mit | 5 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12400 | mit | mit | 6 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12401 | mit | mit | 6 | M16 | 56 | 10 | 11 - 29 | Stahl brüniert | |
| 2338.12402 | mit | mit | 8 | M12 | 47 | 8 | 8 - 18 | Stahl brüniert | |
| 2338.12403 | mit | mit | 8 | M16 | 56 | 10 | 11 - 29 | Stahl brüniert | |
| 2338.12404 | mit | mit | 8 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12406 | mit | mit | 10 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12407 | mit | mit | 12 | M20 | 69 | 12 | 21 - 57 | Stahl brüniert | |
| 2338.12408 | ohne | ohne | 5 | M12 | 47 | 8 | 8 - 18 | Edelstahl | |
| 2338.12409 | ohne | ohne | 6 | M12 | 47 | 8 | 8 - 18 | Edelstahl | |
| 2338.12410 | ohne | ohne | 6 | M16 | 56 | 10 | 11 - 29 | Edelstahl | |
| 2338.12411 | ohne | ohne | 8 | M12 | 47 | 8 | 8 - 18 | Edelstahl | |
| 2338.12412 | ohne | ohne | 8 | M16 | 56 | 10 | 11 - 29 | Edelstahl | |
| 2338.12413 | ohne | ohne | 8 | M20 | 69 | 12 | 21 - 57 | Edelstahl | |

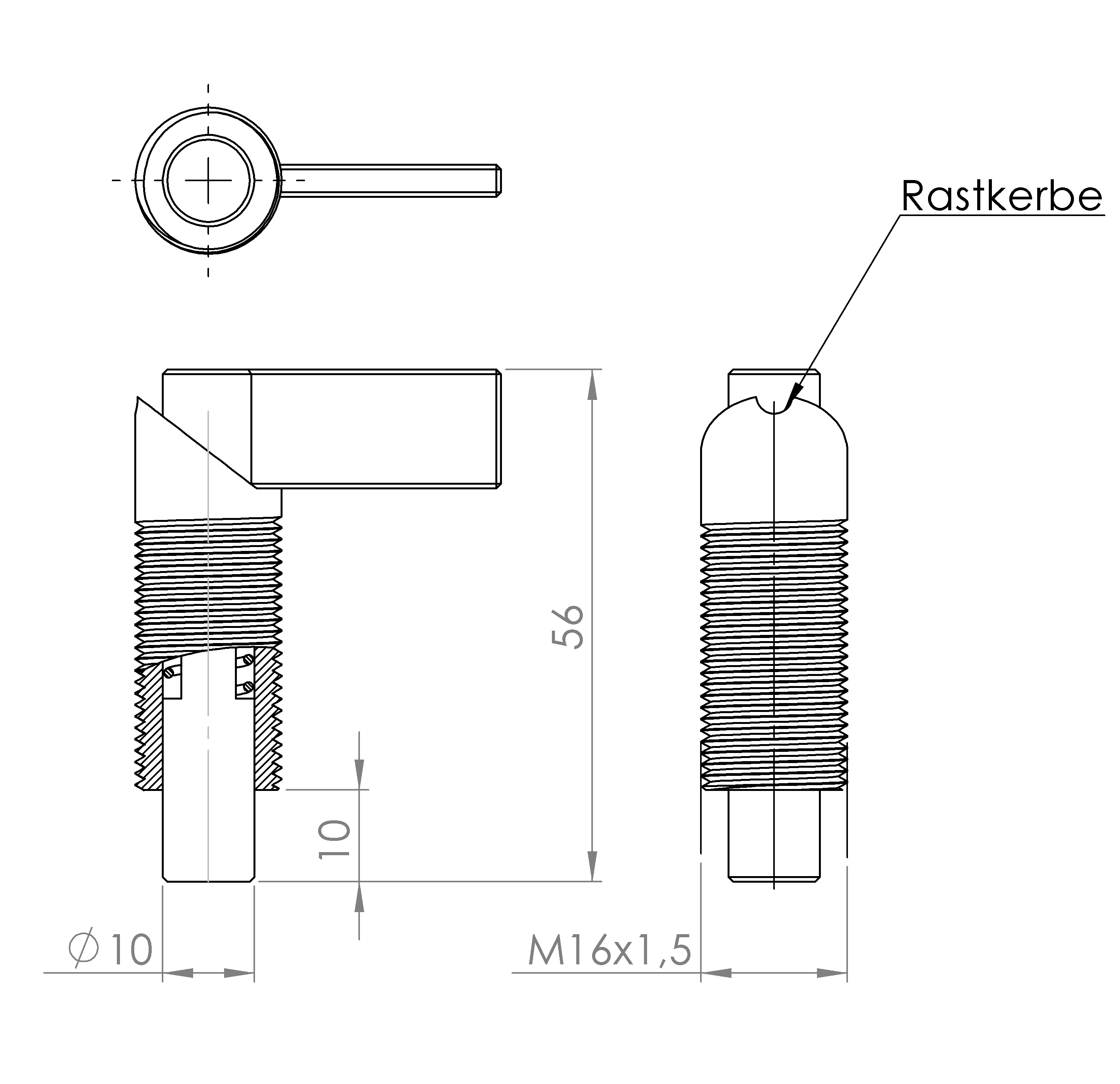

| 2338.12414 | ohne | ohne | 10 | M16 | 56 | 10 | 11 - 29 | Edelstahl | |
| 2338.12415 | ohne | ohne | 10 | M20 | 69 | 12 | 21 - 57 | Edelstahl | |
| 2338.12416 | ohne | ohne | 12 | M20 | 69 | 12 | 21 - 57 | Edelstahl | |
| 2338.12417 | mit | ohne | 5 | M12 | 47 | 8 | 8 - 18 | Edelstahl | |
| 2338.12418 | mit | ohne | 6 | M12 | 47 | 8 | 8 - 18 | Edelstahl | |
| 2338.12419 | mit | ohne | 6 | M16 | 56 | 10 | 11 - 29 | Edelstahl | |
| 2338.12420 | mit | ohne | 8 | M12 | 47 | 8 | 8 - 18 | Edelstahl | |
| 2338.12421 | mit | ohne | 8 | M16 | 56 | 10 | 11 - 29 | Edelstahl | |
| 2338.12422 | mit | ohne | 8 | M20 | 69 | 12 | 21 - 57 | Edelstahl | |
| 2338.12423 | mit | ohne | 10 | M16 | 56 | 10 | 11 - 29 | Edelstahl | |
| 2338.12425 | mit | ohne | 10 | M20 | 69 | 12 | 21 - 57 | Edelstahl | |
| 2338.12426 | mit | ohne | 12 | M20 | 69 | 12 | 21 - 57 | Edelstahl | |
| 2338.12427 | ohne | mit | 5 | M12 | 47 | 8 | 8 - 18 | Edelstahl | |
| 2338.12428 | ohne | mit | 6 | M12 | 47 | 8 | 8 - 18 | Edelstahl | |
| 2338.12429 | ohne | mit | 6 | M16 | 56 | 10 | 11 - 29 | Edelstahl | |
| 2338.12430 | ohne | mit | 8 | M12 | 47 | 8 | 8 - 18 | Edelstahl | |
| 2338.12431 | ohne | mit | 8 | M16 | 56 | 10 | 11 - 29 | Edelstahl | |
| 2338.12432 | ohne | mit | 8 | M20 | 69 | 12 | k.A. | Edelstahl | |
| 2338.12433 | ohne | mit | 10 | M16 | 56 | 10 | 11 - 29 | Edelstahl | |
| 2338.12434 | ohne | mit | 10 | M20 | 69 | 12 | 21 - 57 | Edelstahl | |
| 2338.12435 | ohne | mit | 12 | M20 | 69 | 12 | 21 - 57 | Edelstahl | |
| 2338.12436 | mit | mit | 5 | M12 | 47 | 8 | 8 - 18 | Edelstahl | |
| 2338.12437 | mit | mit | 6 | M16 | 56 | 10 | 11 - 29 | Edelstahl | |
| 2338.12438 | mit | mit | 8 | M12 | 47 | 8 | 8 - 18 | Edelstahl | |
| 2338.12439 | mit | mit | 8 | M16 | 56 | 10 | 11 - 29 | Edelstahl | |
| 2338.12440 | mit | mit | 8 | M20 | 69 | 12 | 21 - 57 | Edelstahl |
