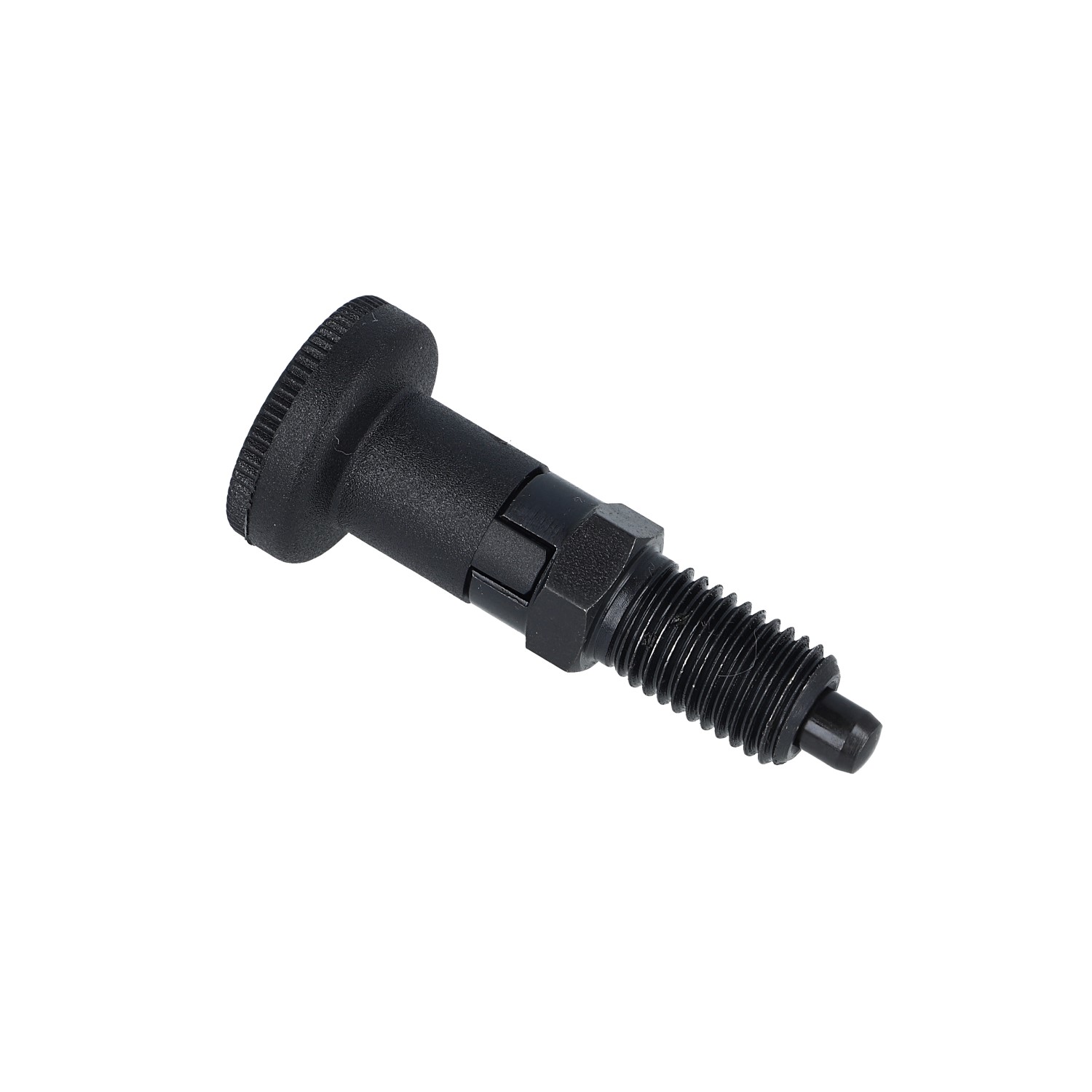

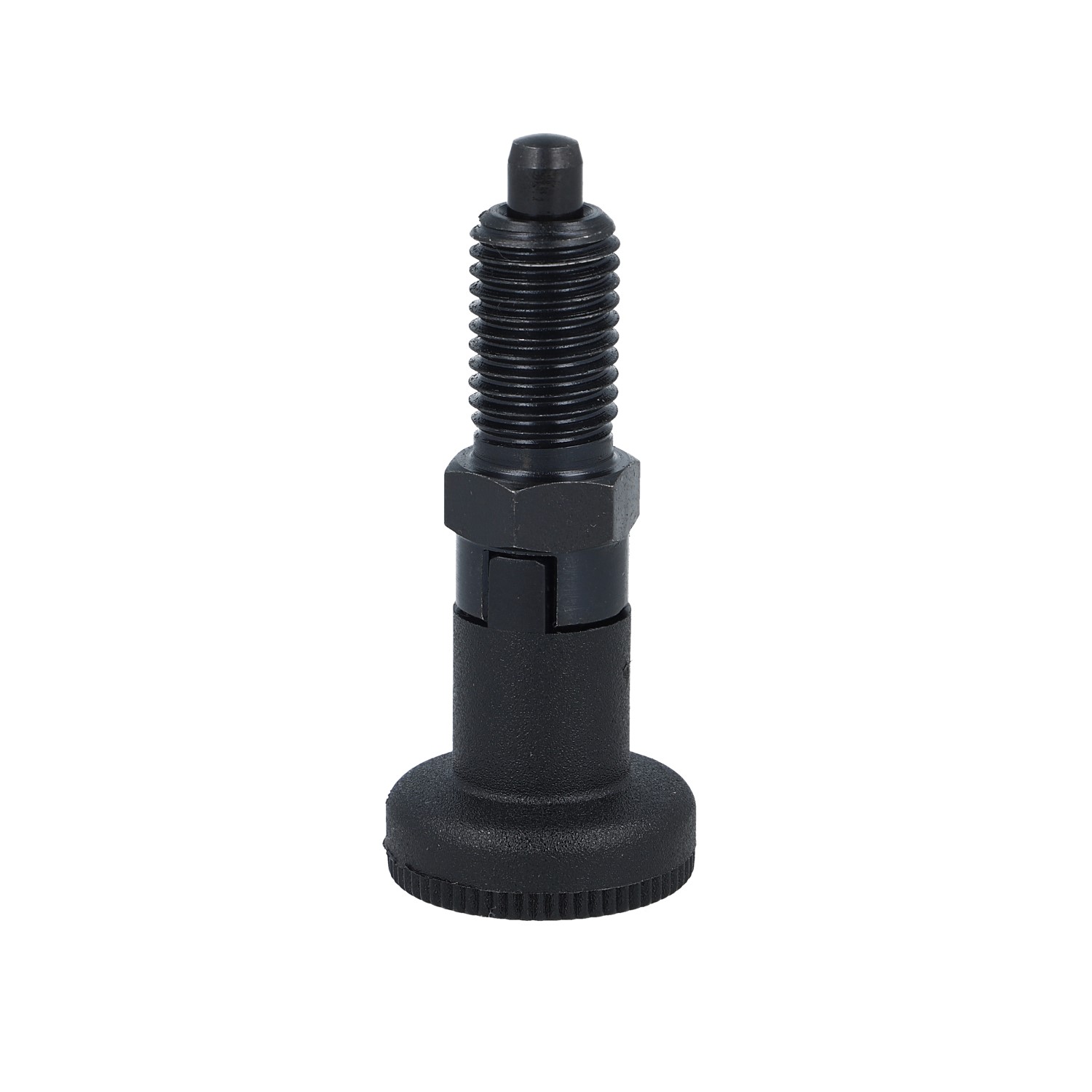

Rastbolzen oder auch Arretierbolzen gennant, werden in erster Linie dazu verwendet, um Steckverbindungen von Maschinen zu fixieren oder zu lösen. Der Rastbolzen besteht aus einem Zugknopf, mit welchem über Zug der Raststift aus dem jeweiligen Gegenstück gezogen wird. Der Knopf wird herausgezogen, um 90°gedreht und durch die innenliegende Rastkerbe gesichert (wenn Raststift nicht hervorstehen darf). Durch das Produkt wird eine hohe Haltekraft und eine stabile und feste Fixierung sowie gleichzeitig eine unkomplizierte Handhabung garantiert, was für eine hohe Prozesssicherheit bei der Anwendung sorgt. Unsere Rastbolzen sind besonders robust und langlebig und werden unter anderem im Maschinenbau zum Beispiel zum Sichern von Dreh- und Schwenkvorrichtungen oder auch bei der Anschlagpositionierung genutzt. Durch ihre hochwertige Verarbeitung können Sie davon ausgehen, dass eine reibungsfreie Funktionalität in der Anwendung garantiert wird. Unsere Rastbolzen halten den stärksten Querkräften stand. In unserem Standardsortiment finden Sie viele verschiedene Ausführungen, Maße, Materialien und Oberflächen. Weitere Ausführungen fertigen wir Ihnen gern auf Anfrage. Die Einschraublänge ist über Distanzringe anpassbar. Kontermuttern und Distanzringe sind getrennt zu bestellen. Der Knopf besteht aus Thermoplast PA 6, schwarz, matt. Dieser ist nicht demontierbar.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Knopf Ø | Gesamtlänge | Einschraubgewinde | Einschraublänge | Raststift Ø | Hub | Schlüsselweite SW | Mat. Hülse / Raststift |
|---|---|---|---|---|---|---|---|---|---|
| 2163.5246 | 21 | 51 | M10 | 17 | 5 | 5 | 12 | Stahl brüniert/gehärtet | |

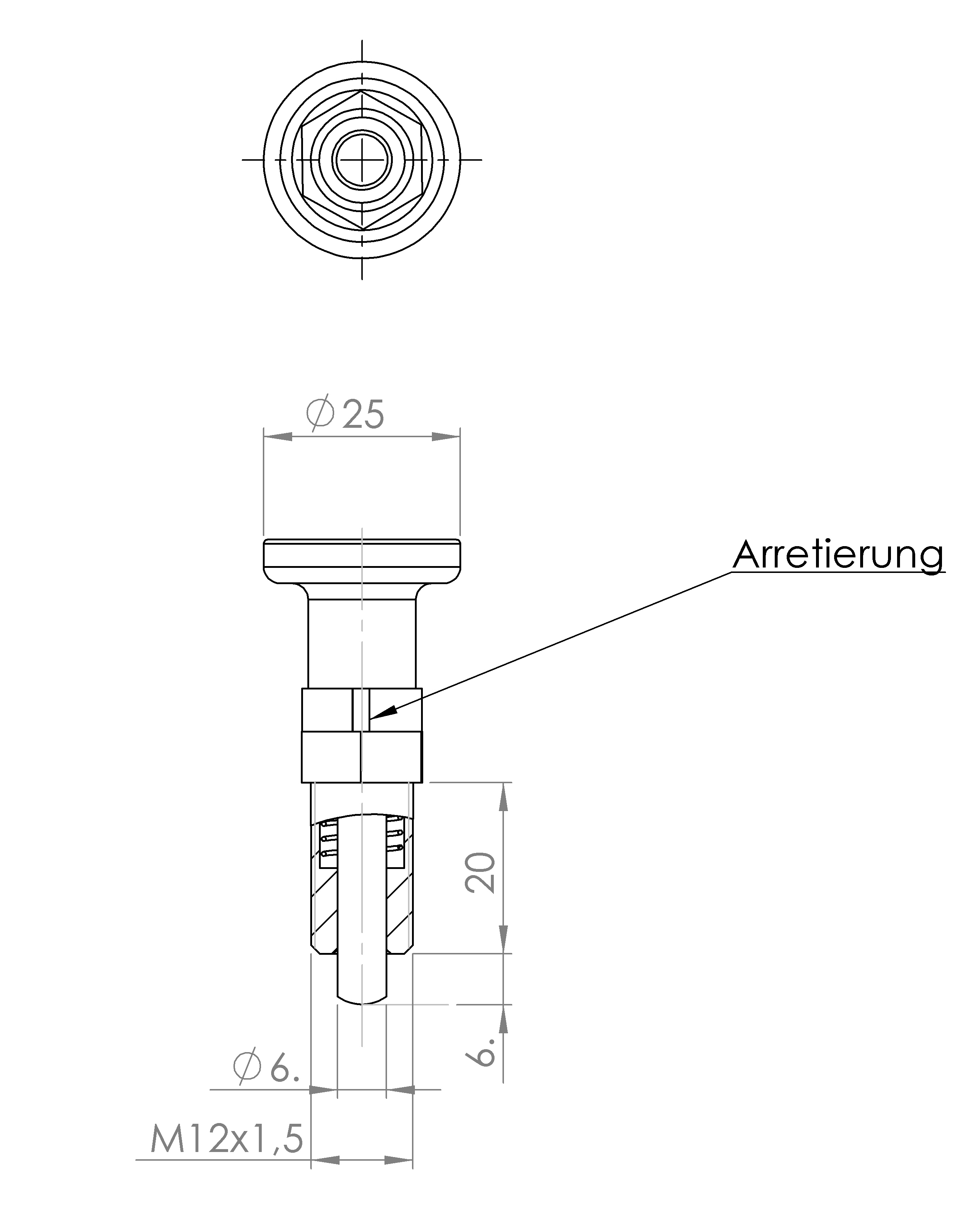

| 2163.5247 | 25 | 61 | M12 x 1,5 | 20 | 6 | 6 | 14 | Stahl brüniert/gehärtet | |
| 2163.5248 | 31 | 75,5 | M16 x 1,5 | 26 | 8 | 7 | 19 | Stahl brüniert/gehärtet | |
| 2163.5249 | 31 | 91 | M20 x 1,5 | 33 | 10 | 10 | 22 | Stahl brüniert/gehärtet | |
| 2163.5250 | 31 | 91 | M20 x 1,5 | 33 | 10 | 10 | 22 | Edelstahl/vernickelt | |
| 2163.5251 | 31 | 75,5 | M16 x 1,5 | 26 | 8 | 7 | 19 | Edelstahl/vernickelt | |
| 2163.5252 | 25 | 61 | M12 x 1,5 | 20 | 6 | 6 | 14 | Edelstahl/vernickelt | |
| 2163.5253 | 21 | 51 | M10 x 1 | 17 | 5 | 5 | 12 | Edelstahl/vernickelt | |
| 2163.8252 | 28 | 70 | M16 | 26 | 10 | 12 | 17 | Stahl brüniert/gehärtet | |
| 2163.8253 | 33 | 86,5 | M20 | 33 | 12 | 15 | 22 | Stahl brüniert/gehärtet |
