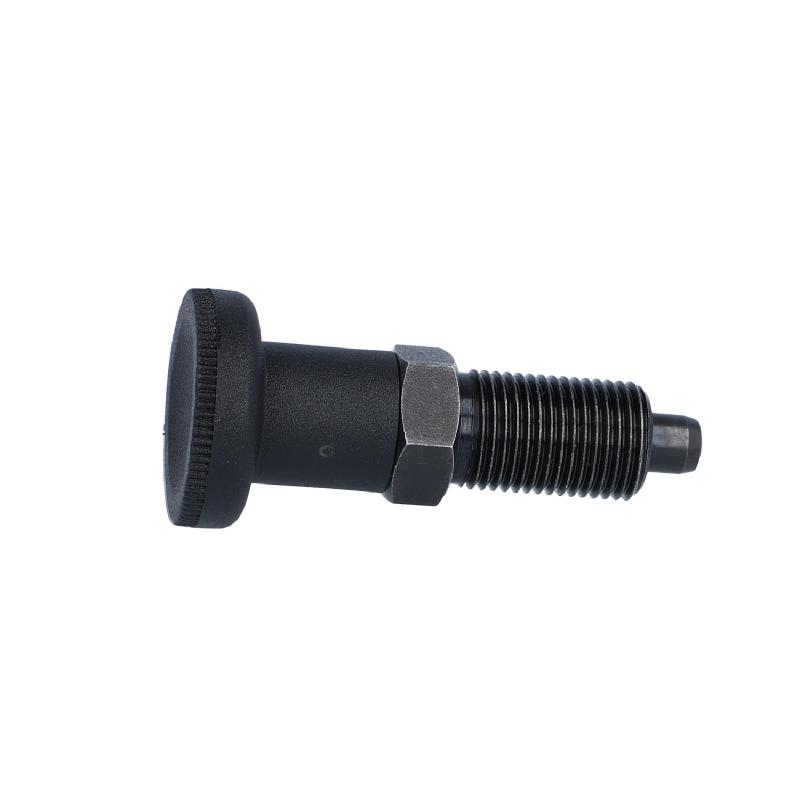

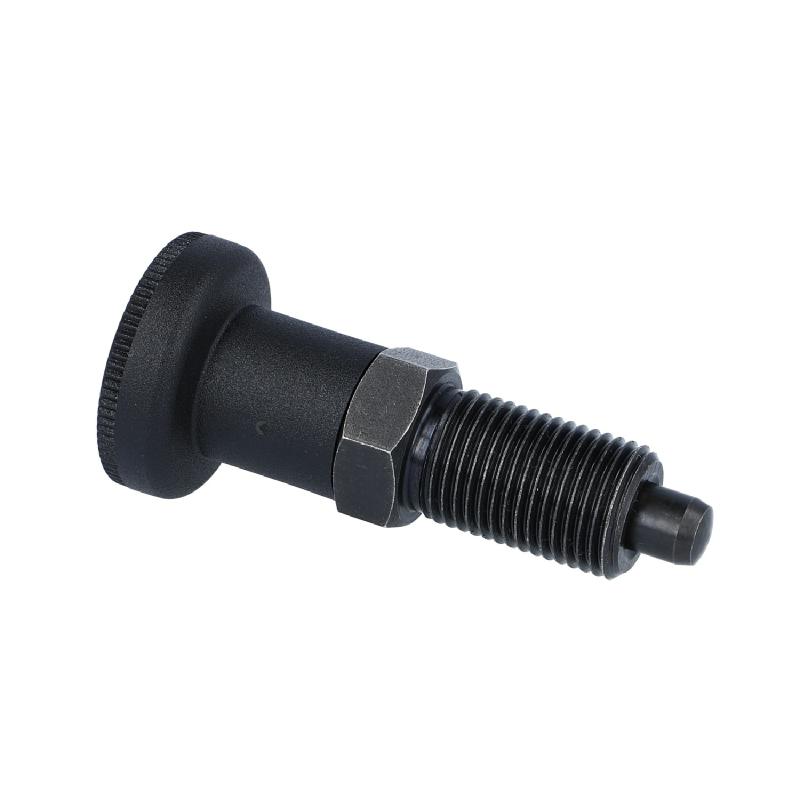

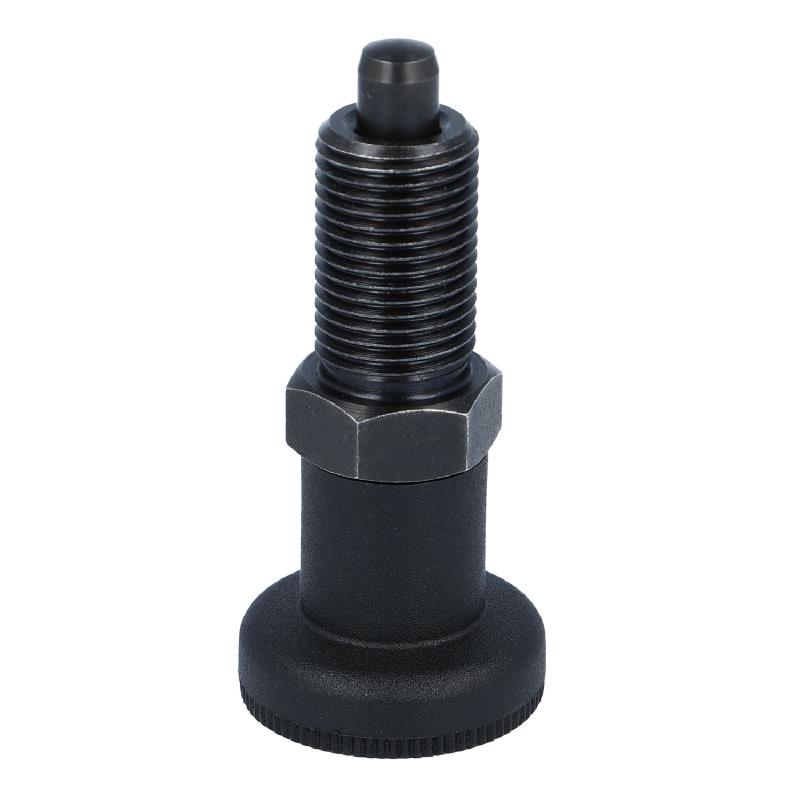

Rastbolzen, oder auch Arretierbolzen genannt, werden in erster Linier dazu verwendet, um Steckverbindungen von Maschinen zu sichern oder zu lösen. Der Rastbolzen besteht aus einem Zugknopf, mit welchem über Zug der Raststift aus dem jeweiligen Gegenstück gezogen wird. Durch das Produkt wird eine hohe Haltekraft und eine stabile und feste Fixierung sowie gleichzeitig eine unkomplizierte Handhabung garantiert, was zu einer hohen Prozesssicherheit bei der Anwendung sorgt. Unsere Rastbolzen sind besonders robust und langlebig und werden unter anderem in Maschinen, zum Beispiel zum Sichern von Dreh- und Schwenkvorrichtungen oder auch bei der Anschlagpositionierung genutzt. Durch ihre hochwertige Verarbeitung können Sie davon ausgehen, dass eine reibungsfreie Funktionalität in der Praxis garantiert wird. Unsere Rastbolzen halten den stärksten Querkräften stand. In unserem Standardsortiment finden Sie viele verschiedene Ausführungen, Maße, Materialien und Oberflächen. Weitere Ausführungen fertigen wir Ihnen gern auf Anfrage. Die Rastbolzen mit Sechskantbund gibt es mit einem Knopf oder ohne. Dieser ist nicht demontierbar. Der Knopf besteht aus Thermoplast PA 6, schwarz, matt. Die Kontermuttern sind getrennt zu bestellen. Die Einschraublänge ist über Distanzringe anpassbar.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Knopf Ø | Zapfengewinde | Einschraubgewinde | Einschraublänge | Raststift Ø | Hub | Schlüsselweite SW | Mat. Hülse / Raststift |
|---|---|---|---|---|---|---|---|---|---|
| 2159.3112 | 25 | mit Knopf | M12 x 1,5 | 20 | 6 | 6 | 14 | Edelstahl/vernickelt | |
| 2159.3609 | ohne Knopf | M8 | M20 x 1,5 | 33 | 10 | 10 | 22 | Stahl brüniert/gehärt. | |
| 2159.5221 | 21 | mit Knopf | M10 x 1 | 17 | 5 | 5 | 12 | Stahl brüniert/gehärt. | |
| 2159.5222 | 25 | mit Knopf | M12 x 1,5 | 20 | 6 | 6 | 14 | Stahl brüniert/gehärt. | |

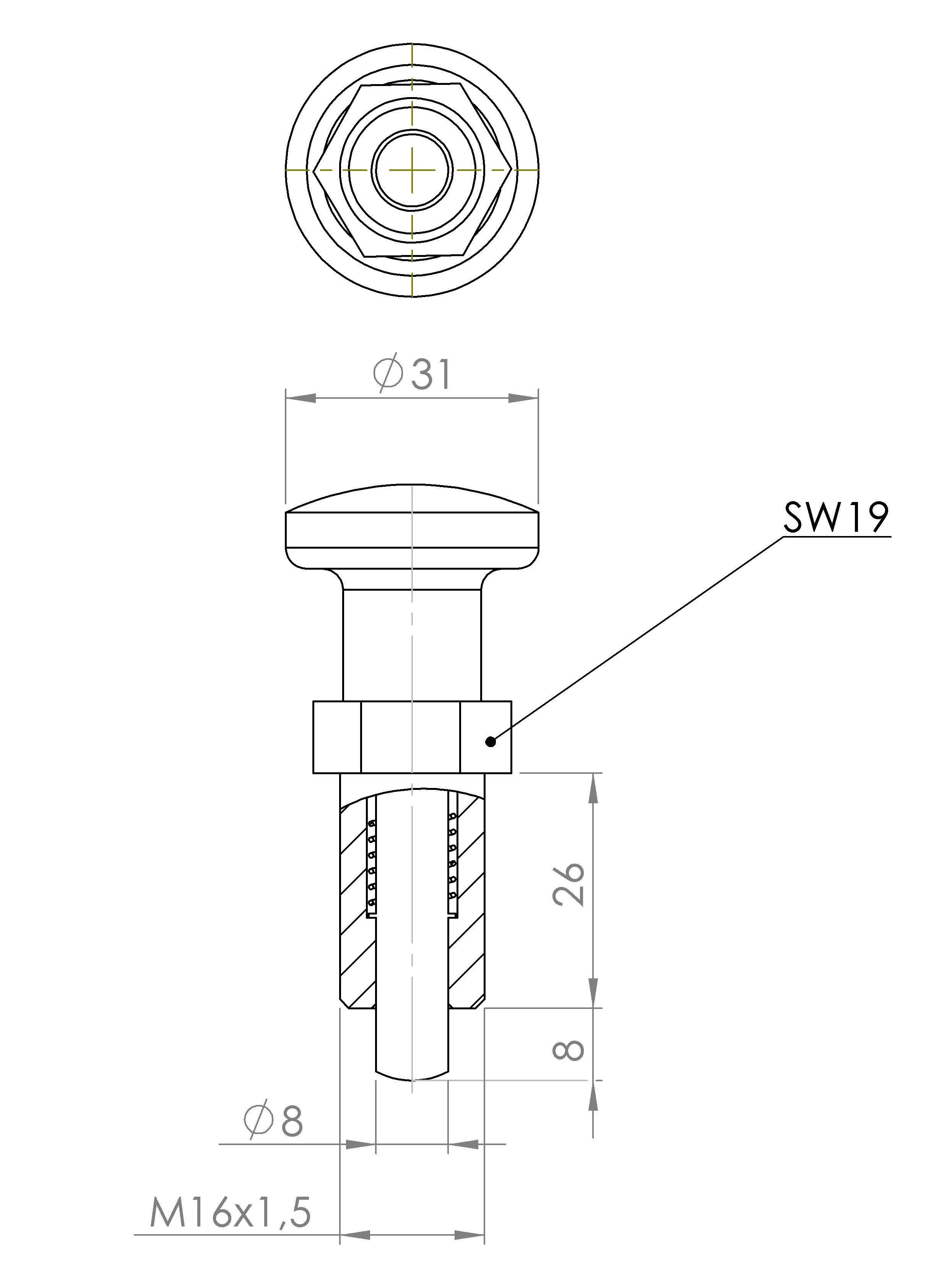

| 2159.5223 | 31 | mit Knopf | M16 x 1,5 | 26 | 8 | 8 | 19 | Stahl brüniert/gehärt. | |
| 2159.5224 | 31 | mit Knopf | M20 x 1,5 | 33 | 10 | 10 | 22 | Stahl brüniert/gehärt. | |
| 2159.5225 | 31 | mit Knopf | M20 x 1,5 | 33 | 10 | 10 | 22 | Edelstahl/vernickelt | |
| 2159.5226 | 31 | mit Knopf | M16 x 1,5 | 26 | 8 | 8 | 19 | Edelstahl/vernickelt | |
| 2159.5230 | ohne Knopf | M5 | M10 x 1 | 17 | 5 | 5 | 12 | Stahl brüniert/gehärt. | |
| 2159.5231 | ohne Knopf | M6 | M12 x 1,5 | 20 | 6 | 6 | 14 | Stahl brüniert/gehärt. | |
| 2159.5232 | ohne Knopf | M8 | M16 x 1,5 | 26 | 8 | 8 | 19 | Stahl brüniert/gehärt. | |
| 2159.5234 | ohne Knopf | M8 | M20 x 1,5 | 33 | 10 | 10 | 22 | Edelstahl/vernickelt | |
| 2159.5235 | ohne Knopf | M8 | M16 x 1,5 | 26 | 8 | 8 | 19 | Edelstahl/vernickelt | |
| 2159.5236 | ohne Knopf | M6 | M12 x 1,5 | 20 | 6 | 6 | 14 | Edelstahl/vernickelt | |
| 2159.5237 | ohne Knopf | M5 | M10 x 1 | 17 | 5 | 5 | 12 | Edelstahl/vernickelt | |
| 2159.12042 | 28 | mit Knopf | M16 | 26 | 10 | 12 | 17 | Stahl brüniert/gehärt. | |
| 2159.12455 | 21 | mit Knopf | M10 x 1 | 17 | 5 | 5 | 12 | Edelstahl/vernickelt |
