Federriegel werden eingesetzt, wenn der Arretierbolzen zeitweise nicht vorstehen darf. Durch Drehen des Knebels um 180° wird der Arretierbolzen eingezogen. Eine Rastkerbe bewirkt, dass der Knebel in dieser Stellung gehalten wird. Die angebrachte 5 mm dicke Blechplatte mit Hülsenüberstand 5 mm (optional nach kundenspezifischen Maß) sorgt für ein unkompliziertes Befestigen an gewünschter Stelle. Der Federriegel ist zentral zur Platte mit waagrechter Knebelstellung befestigt.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Bolzendurchmesser | Hub | Material | Oberfläche |
|---|---|---|---|---|---|
| 2197.3339 | 8 | 14 | Edelstahl | blank | |
| 2197.3340 | 10 | 10 | Edelstahl | blank | |
| 2197.3341 | 10 | 14 | Edelstahl | blank | |
| 2197.3342 | 12 | 14 | Edelstahl | blank | |
| 2197.3343 | 15 | 14 | Edelstahl | blank | |
| 2197.3344 | 15 | 14 | Stahl | blau verzinkt | |
| 2197.3345 | 12 | 14 | Stahl | blau verzinkt | |
| 2197.3346 | 10 | 14 | Stahl | blau verzinkt | |
| 2197.3347 | 10 | 10 | Stahl | blau verzinkt | |
| 2197.3348 | 8 | 14 | Stahl | blau verzinkt | |
| 2197.3349 | 8 | 14 | Stahl | blank | |

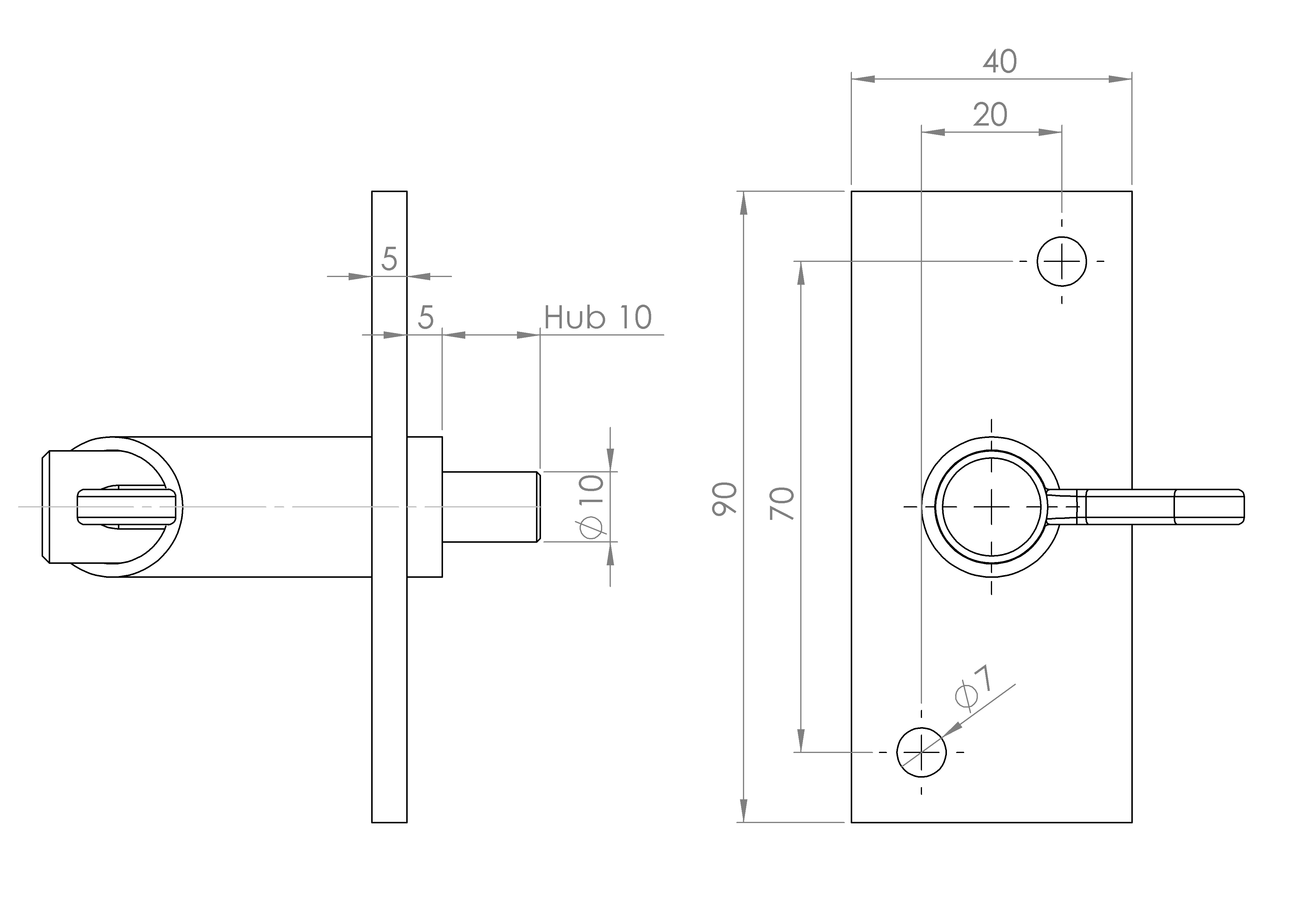

| 2197.3350 | 10 | 10 | Stahl | blank | |
| 2197.3351 | 10 | 14 | Stahl | blank | |
| 2197.3352 | 12 | 14 | Stahl | blank | |
| 2197.3353 | 15 | 14 | Stahl | blank |
