Scharnier | L. 1022

L-Nr.: 1022
Artikel-Nr.: 1022.1323

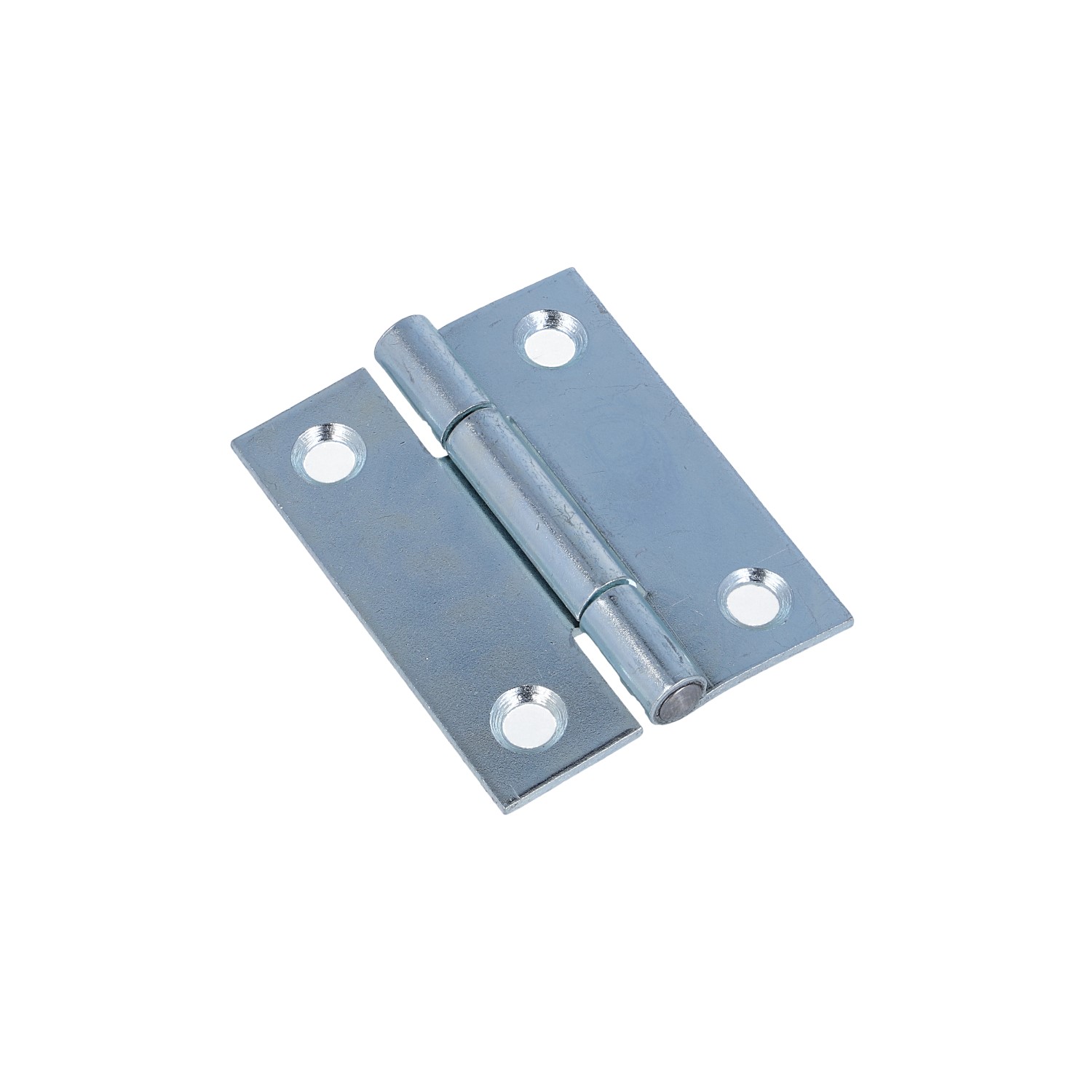

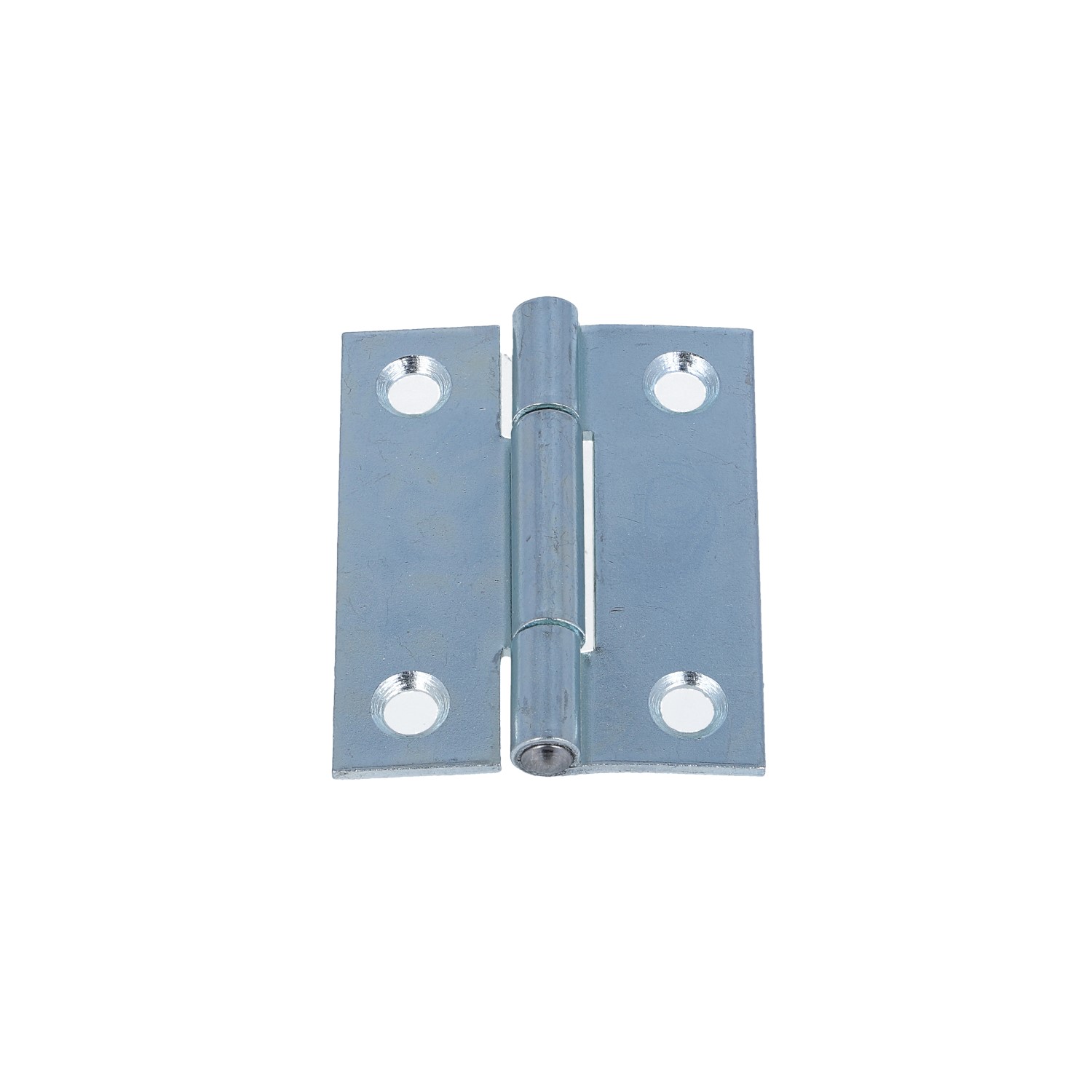

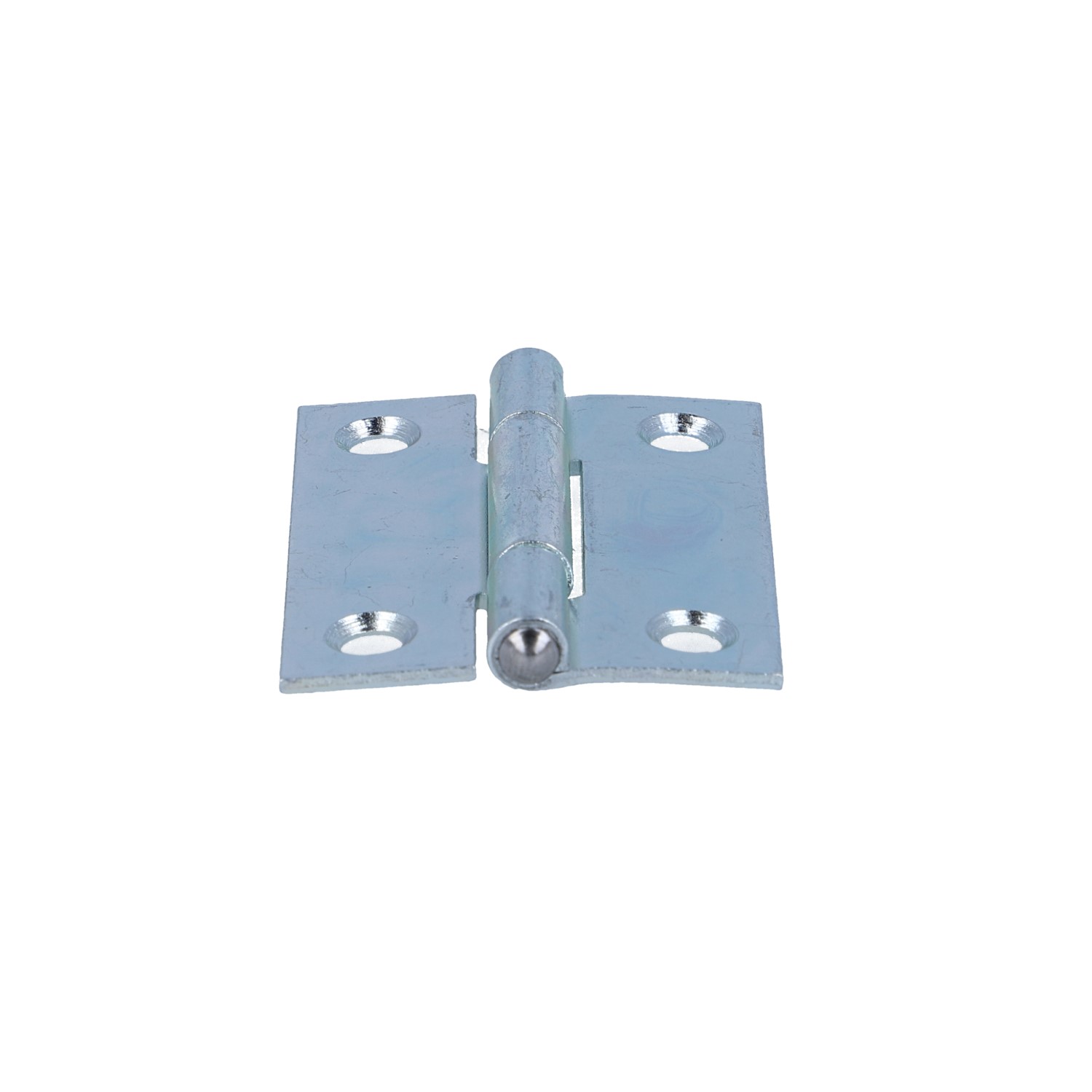

Scharnier gerollt, schmal, stark
2 Löcher pro Lappen, versenkt, mit durchgedrücktem Gewerbe
mit Stahlstift, vernietet
50 x 38 x 1,5 mm
5 mm Lochdurchmesser
Stahl blau verzinkt

Zu den verfügbaren Ausführungen

Diese Scharniere werden standardmäßig mit einem vernietetem Stift und durchgedrücktem Gewerbe... mehr

Menü schließen

Diese Scharniere werden standardmäßig mit einem vernietetem Stift und durchgedrücktem Gewerbe geliefert. Sie finden in unserem Standardsortiment verschiedene Ausführungen, Maße, Materialien und Oberflächen. Weitere Ausführungen fertigen wir Ihnen gerne auf Anfrage.

Menü schließen

Technische Zeichnung

Verfügbare Ausführungen

Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.

Artikel-Nr.	Höhe	aufgeschlagene Breite	Materialstärke	Löcher pro Lappen	Lochdurchmesser	Material Stift	Material	Oberfläche
1022.1323	50	38	1,5	2	5	Stahl	Stahl	blau verzinkt
1022.1720	63	42	1,5	3	5	Stahl	Stahl	blau verzinkt
1022.2985	75	50	1,6	3	5,5	Stahl	Stahl	blau verzinkt
1022.2986	100	73	2	4	6	Stahl	Stahl	blau verzinkt
