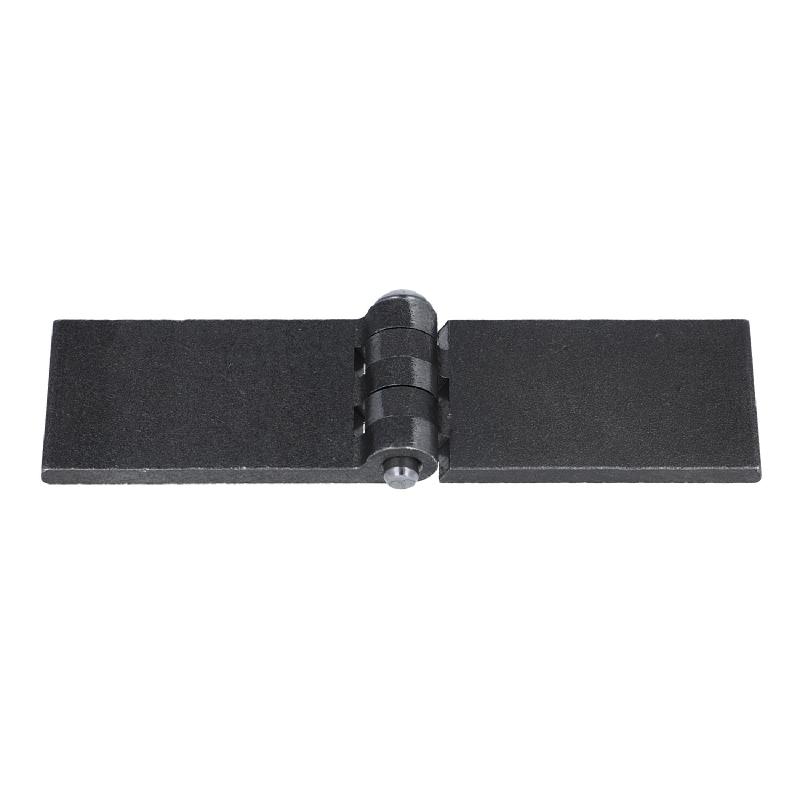

Unsere Profilwagentürscharniere eignen sich hervorragend für die Montage von Türen und Klappen. Durch eine sehr hohe Tragkraft und eine hohe Materialstärke zählen sie zu den besonders stabilen Scharnieren. Die Lochung kann hier, wie von Ihnen gewünscht, positioniert werden. Unser klassisches, einfaches Wagentürscharnier ohne Gleitbuchse und ohne Schmiernippel kann ganz einfach sowohl durch Schweißen als auch durch Anschrauben montiert werden. In unserem Standardsortiment finden Sie viele verschiedene Varianten mit unterschiedlichen Ausführungen, Maßen, Materialien und Oberflächen. Weitere Ausführungen fertigen wir Ihnen gerne auf Anfrage.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Höhe | aufgeschlagene Breite | Materialstärke | Stiftdurchmesser | Material | Stiftmaterial |
|---|---|---|---|---|---|---|---|
| 1011.745 | 50 | 120 | 5 | k.A. | Stahl blank | k.A. | |
| 1011.1043 | 30 | 120 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.2035 | 50 | 120 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.2249 | 40 | 80 | 3 | 4 | Stahl blank | Stahl blank | |
| 1011.2250 | 40 | 120 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.3108 | 40 | 160 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.3109 | 40 | 200 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.3110 | 50 | 140 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.3111 | 60 | 120 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.3113 | 60 | 160 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.3114 | 60 | 160 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.4462 | 60 | 200 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.6229 | 80 | 160 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.6509 | 50 | 80 | 3 | 4 | Stahl blank | Stahl blank | |
| 1011.6758 | 30 | 80 | 3 | 4 | Stahl blank | Stahl blank | |
| 1011.6765 | 40 | 60 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.10523 | 80 | 160 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.11237 | 100 | 200 | 6 | 8 | Stahl blank | Stah blank | |
| 1011.11509 | 40 | 180 | 5 | k.A. | Stahl blank | k.A. | |
| 1011.12787 | 50 | 200 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.12850 | 40 | 40 | 3 | 4 | Stahl blank | Stahl blank | |
| 1011.13222 | 60 | 80 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13357 | 80 | 120 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13619 | 30 | 120 | 3 | 4 | Stahl blank | Stahl blank | |
| 1011.13620 | 40 | 120 | 3 | 4 | Stahl blank | Stahl blank | |
| 1011.13622 | 60 | 120 | 3 | 4 | Stahl blank | Stahl blank | |
| 1011.13623 | 30 | 60 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13624 | 30 | 160 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13625 | 30 | 200 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13626 | 40 | 240 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13627 | 50 | 60 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13628 | 50 | 240 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13629 | 60 | 60 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13630 | 60 | 200 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13631 | 80 | 60 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13633 | 80 | 160 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13634 | 100 | 60 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13635 | 100 | 120 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13636 | 100 | 160 | 5 | 6 | Stahl blank | Stahl blank | |
| 1011.13637 | 40 | 160 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13638 | 50 | 160 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13639 | 50 | 200 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13640 | 50 | 240 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13641 | 60 | 300 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13642 | 70 | 160 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13643 | 70 | 200 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13644 | 70 | 240 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13646 | 160 | 240 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13647 | 160 | 300 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13648 | 100 | 160 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13649 | 100 | 240 | 6 | 8 | Stahl blank | Stahl blank | |
| 1011.13650 | 60 | 160 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13651 | 60 | 200 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13652 | 60 | 240 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13653 | 60 | 300 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13654 | 70 | 160 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13655 | 70 | 200 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13656 | 70 | 240 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13657 | 70 | 300 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13658 | 80 | 80 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13659 | 80 | 160 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13660 | 80 | 240 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13662 | 80 | 300 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13663 | 100 | 160 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13664 | 100 | 200 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13665 | 100 | 240 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13666 | 100 | 300 | 7 | 8 | Stahl blank | Stahl blank | |
| 1011.13667 | 100 | 220 | 10 | 13 | Stahl blank | Stahl blank | |
| 1011.13668 | 40 | 40 | 3 | 4 | Stahl blank | Messing | |
| 1011.13669 | 40 | 80 | 3 | 4 | Stahl blank | Messing | |
| 1011.13670 | 40 | 120 | 3 | 4 | Stahl blank | Messing | |
| 1011.13671 | 30 | 60 | 5 | 6 | Stahl blank | Edelstahl | |
| 1011.13672 | 30 | 120 | 5 | 6 | Stahl blank | Edelstahl | |
| 1011.13673 | 30 | 160 | 5 | 6 | Stahl blank | Edelstahl | |
| 1011.13674 | 30 | 200 | 5 | 6 | Stahl blank | Edelstahl | |
| 1011.13677 | 40 | 160 | 5 | 6 | Stahl blank | Messing | |
| 1011.13678 | 40 | 200 | 5 | 6 | Stahl blank | Edelstahl | |
| 1011.13679 | 50 | 60 | 5 | 6 | Stahl blank | Edelstahl | |
| 1011.13680 | 50 | 120 | 5 | 6 | Stahl blank | Edelstahl | |
| 1011.13681 | 50 | 160 | 5 | 6 | Stahl blank | Edelstahl | |
| 1011.13682 | 50 | 200 | 5 | 6 | Stahl blank | Edelstahl | |
| 1011.13683 | 60 | 60 | 5 | 6 | Stahl blank | Messing | |
| 1011.13684 | 60 | 120 | 5 | 6 | Stahl blank | Messing | |
| 1011.13685 | 60 | 160 | 5 | 6 | Stahl blank | Messing | |
| 1011.13686 | 60 | 200 | 5 | 6 | Stahl blank | Messing | |
| 1011.13687 | 0 | 160 | 6 | 8 | Stahl blank | Edelstahl | |
| 1011.13688 | 50 | 200 | 6 | 8 | Stahl blank | Edelstahl | |
| 1011.13689 | 50 | 240 | 6 | 8 | Stahl blank | Edelstahl | |
| 1011.13690 | 60 | 160 | 6 | 8 | Stahl blank | Edelstahl | |
| 1011.13691 | 60 | 200 | 6 | 8 | Stahl blank | Edelstahl | |
| 1011.13692 | 60 | 240 | 6 | 8 | Stahl blank | Edelstahl | |
| 1011.13693 | 70 | 160 | 6 | 8 | Stahl blank | Messing | |
| 1011.13694 | 70 | 200 | 6 | 8 | Stahl blank | Messing | |
| 1011.13695 | 70 | 240 | 6 | 8 | Stahl blank | Messing | |
| 1011.13696 | 80 | 160 | 6 | 8 | Stahl blank | Messing | |
| 1011.13697 | 0 | 200 | 6 | 8 | Stahl blank | Messing | |
| 1011.13698 | 80 | 240 | 6 | 8 | Stahl blank | Messing | |
| 1011.13699 | 100 | 160 | 6 | 8 | Stahl blank | Messing | |
| 1011.13700 | 100 | 200 | 6 | 8 | Stahl blank | Messing | |
| 1011.13701 | 100 | 240 | 6 | 8 | Stahl blank | Messing | |
| 1011.13702 | 60 | 80 | 7 | 8 | Stahl blank | Edelstahl | |
| 1011.13703 | 60 | 160 | 7 | 8 | Stahl blank | Edelstahl | |
| 1011.13704 | 60 | 200 | 7 | 8 | Stahl blank | Edelstahl | |
| 1011.13705 | 60 | 240 | 7 | 8 | Stahl blank | Edelstahl | |
| 1011.13706 | 60 | 300 | 7 | 8 | Stahl blank | Edelstahl | |
| 1011.13707 | 70 | 160 | 7 | 8 | Stahl blank | Messing | |
| 1011.13708 | 70 | 200 | 7 | 8 | Stahl blank | Messing | |
| 1011.13709 | 70 | 240 | 7 | 8 | Stahl blank | Messing | |
| 1011.13710 | 70 | 300 | 7 | 8 | Stahl blank | Messing | |
| 1011.13711 | 80 | 80 | 7 | 8 | Stahl blank | Messing | |
| 1011.13712 | 80 | 160 | 7 | 8 | Stahl blank | Messing | |
| 1011.13713 | 80 | 200 | 7 | 8 | Stahl blank | Messing | |
| 1011.13714 | 80 | 240 | 7 | 8 | Stahl blank | Messing | |
| 1011.13715 | 80 | 300 | 7 | 8 | Stahl blank | Messing | |
| 1011.13716 | 100 | 160 | 7 | 8 | Stahl blank | Messing | |
| 1011.13717 | 100 | 200 | 7 | 8 | Stahl blank | Messing | |
| 1011.13718 | 100 | 240 | 7 | 8 | Stahl blank | Messing | |
| 1011.13719 | 100 | 300 | 7 | 8 | Stahl blank | Messing | |
| 1011.14701 | 60 | 160 | 7 | 8 | Stahl blank | Messing |
