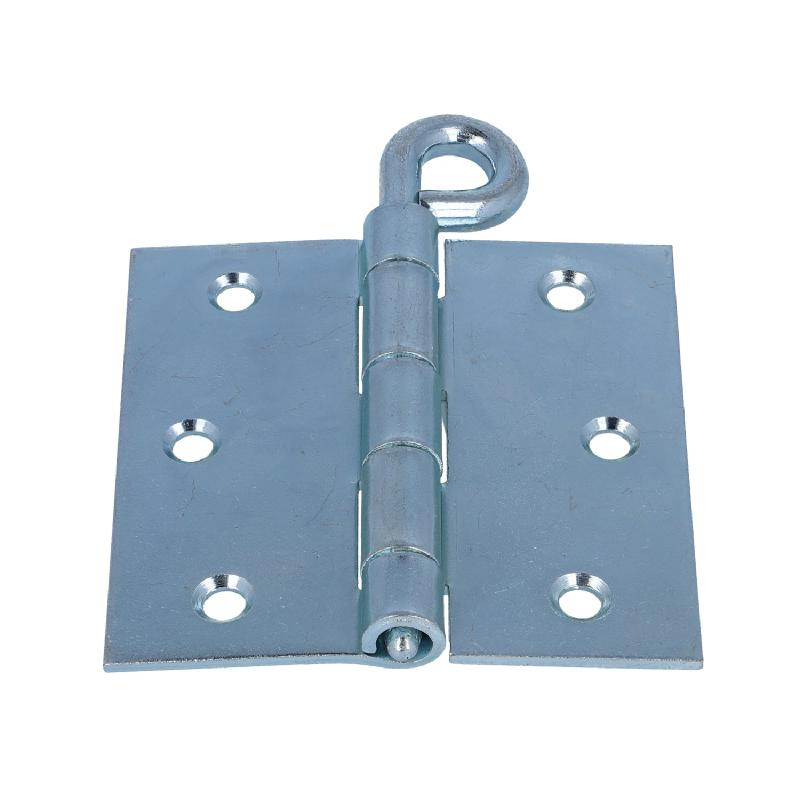

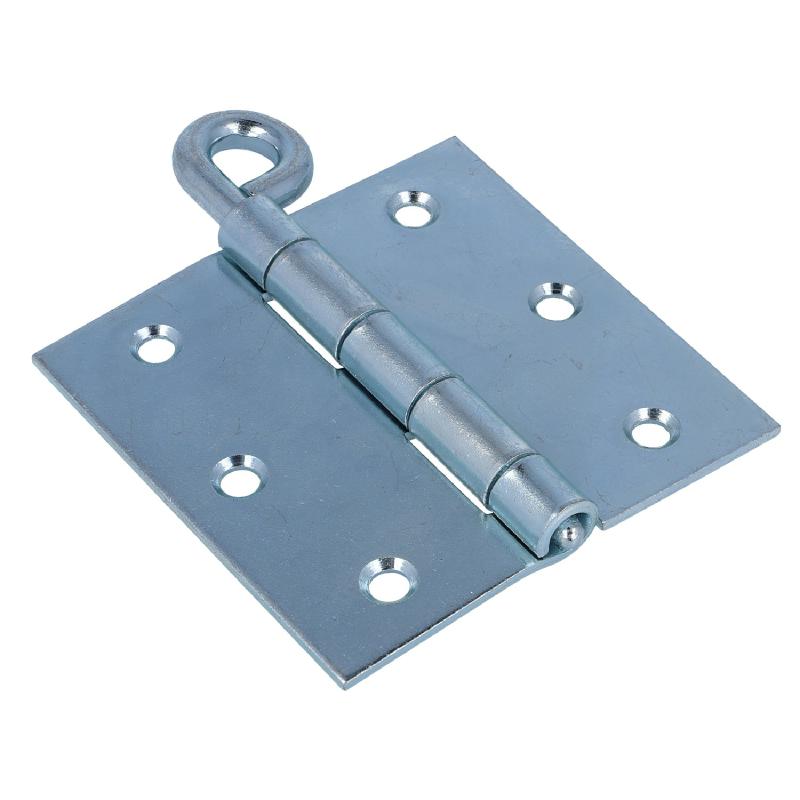

Unser Kulissenscharnier mit aushebbarem Ringstift, mit durchgedrücktem Gewerbe und ohne Axialspiel eignet sich für den Einsatz in Industrie, Handwerk und Wohnbereich. Besonders bei leichteren Konstruktionen mit Klappmechanismus ist unser Kulissenscharnier ein essenzielles Bauelement. Der aushebbare Ringstift ermöglicht ein nachträgliches Trennen der Teile. Die Montage erfolgt ganz einfach durch Anschrauben. Sie finden in unserem Standardsortiment verschiedene Ausführungen, Maße, Materialien und Oberflächen. Weitere Ausführungen fertigen wir Ihnen gerne auf Anfrage.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Höhe | aufgeschlagene Breite | Materialstärke | Löcher pro Lappen | Stiftdurchmesser | Material | Oberfläche |
|---|---|---|---|---|---|---|---|---|
| 1090.3816 | 63 | 63 | 1,8 | 3 | 5 | Stahl | blau verzinkt | |
| 1090.3817 | 75 | 75 | 2 | 3 | 6 | Stahl | verzinkt | |
| 1090.11417 | 89 | 90 | 2,1 | 3 | 7 | Stahl | verzinkt |
