Unser Kulissenscharnier mit aushebbarem Ringstift und versenkter Lochung eignet sich für den Einsatz in Industrie, Handwerk und Wohnbereich. Besonders bei leichteren Konstruktionen mit Klappmechanismus ist unser Kulissenscharnier ein essenzielles Bauelement. Der aushebbare Ringstift ermöglicht ein nachträgliches Trennen der Teile. Die Montage bei diesem Produkt erfolgt ganz einfach, schnell und unkompliziert durch Anschrauben. In unserem Standardsortiment finden Sie unterschiedliche Ausführungen hinsichtlich der Materialien, Oberflächen und Maße, wodurch ein sehr spezifischer Einsatz ermöglicht wird. Weitere Ausführungen fertigen wir Ihnen gerne auf Anfrage.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Höhe | aufgeschlagene Breite | Materialstärke | Axialspiel | Löcher pro Lappen | Lochdurchmesser | Material | Oberfläche |
|---|---|---|---|---|---|---|---|---|---|
| 1087.821 | 80 | 120 | 3 | 2 | 5 | 5 | Eisen | blank | |
| 1087.1341 | 50 | 100 | 3 | 2 | 3 | 5 | Eisen | blank | |
| 1087.1509 | 60 | 90 | 3 | 2 | 4 | k.A. | Eisen | blank | |
| 1087.1692 | 70 | 55 | 3 | 2 | 3 | 5,6 | Stahl | blau verzinkt | |
| 1087.1950 | 60 | 120 | 3 | 2 | 4 | k.A. | Eisen | blank | |
| 1087.1993 | 50 | 50 | 3 | 2 | 3 | 6 | Eisen | blank | |
| 1087.3599 | 60 | 60 | 3 | 2 | 3 | k.A. | Eisen | blank | |
| 1087.3812 | 45 | 70 | 3 | 2 | 4 | k.A. | Stahl | blank | |
| 1087.3813 | 70 | 55 | 3 | 10 | 3 | k.A. | Eisen | blank | |
| 1087.3814 | 60 | 90 | 3 | 10 | 4 | k.A. | Eisen | blank | |

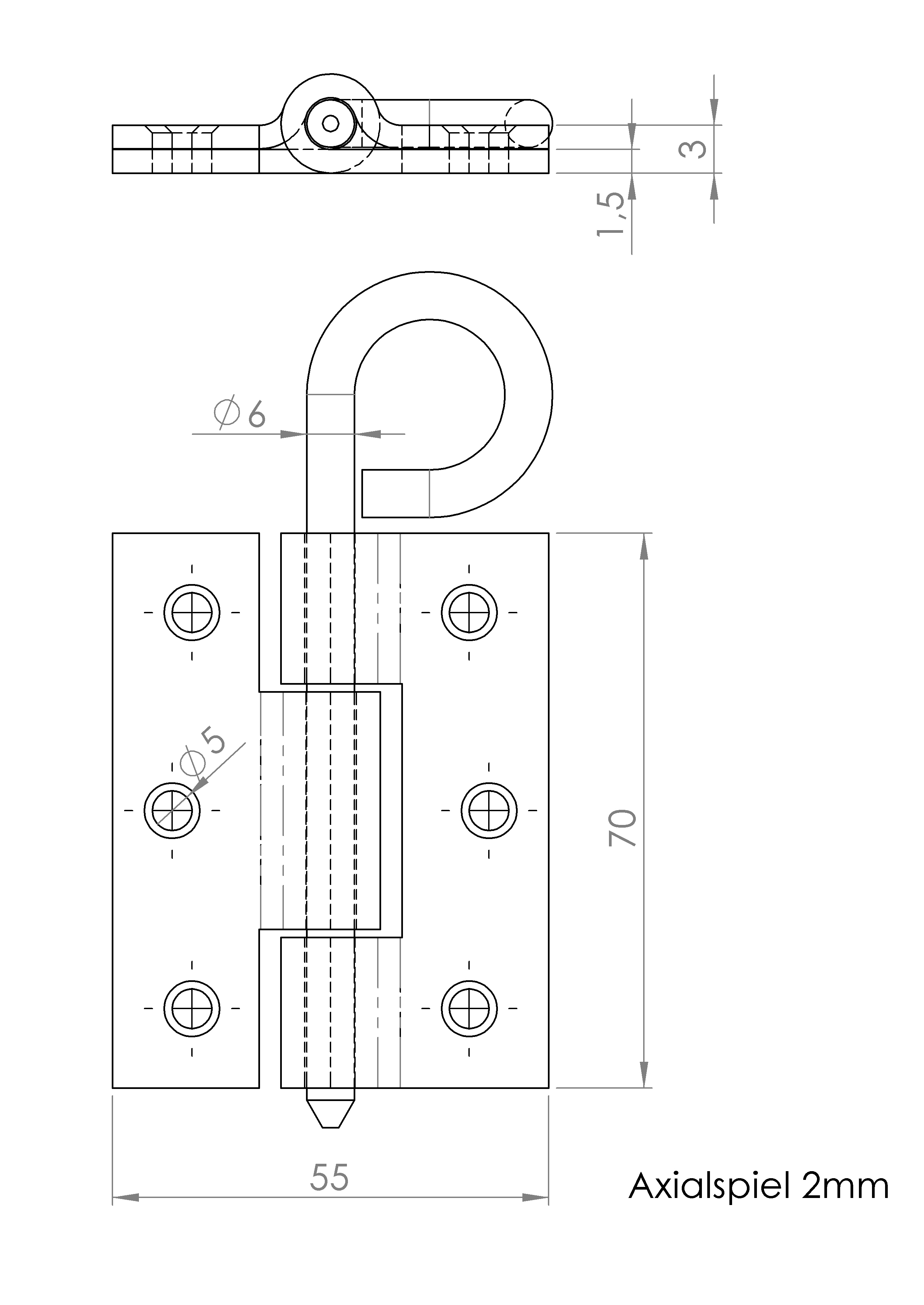

| 1087.7565 | 70 | 55 | 3 | 2 | 3 | k.A. | Eisen | blank | |
| 1087.9710 | 80 | 120 | 3 | 2 | 5 | 5,5 | Stahl | blank | |
| 1087.9711 | 80 | 120 | 3 | 2 | 5 | 5,5 | Stahl | blau verzinkt | |
| 1087.9712 | 80 | 120 | 3 | 2 | 5 | 5,5 | Stahl | vermessingt | |
| 1087.9714 | 80 | 120 | 3 | 2 | 5 | 5,5 | Messing | blank | |
| 1087.9715 | 45 | 70 | 3 | 2 | 2 | 5,5 | Stahl | blank | |
| 1087.9718 | 45 | 70 | 3 | 2 | 4 | 5,5 | Stahl | blau verzinkt | |
| 1087.9719 | 45 | 70 | 3 | 2 | 2 | 5,5 | Stahl | vermessingt | |
| 1087.9721 | 45 | 70 | 3 | 2 | 2 | 5,5 | Messing | blank | |
| 1087.9722 | 60 | 60 | 3 | 2 | 3 | 5 | Stahl | blank | |
| 1087.9724 | 60 | 60 | 3 | 2 | 3 | 5 | Stahl | vermessingt | |
| 1087.9725 | 60 | 60 | 3 | 2 | 3 | 5 | Stahl | vernickelt | |
| 1087.9726 | 60 | 60 | 3 | 2 | 3 | 5 | Messing | blank | |
| 1087.9727 | 70 | 55 | 3 | 2 | 3 | 5 | Stahl | blank | |
| 1087.9741 | 50 | 50 | 2,4 | 2 | 2 | 5,5 | Stahl | verchromt | |
| 1087.9754 | 50 | 50 | 2,4 | 10 | 2 | 5,5 | Stahl | blau verzinkt | |
| 1087.12857 | 50 | 50 | 2,4 | 2 | 2 | 5 | Stahl | blau verzinkt | |
| 1087.13090 | 60 | 120 | 3 | 2 | 4 | 5 | Stahl | blau verzinkt | |
| 1087.13956 | 60 | 60 | 3 | 10 | 3 | k.A. | Eisen | blank |
