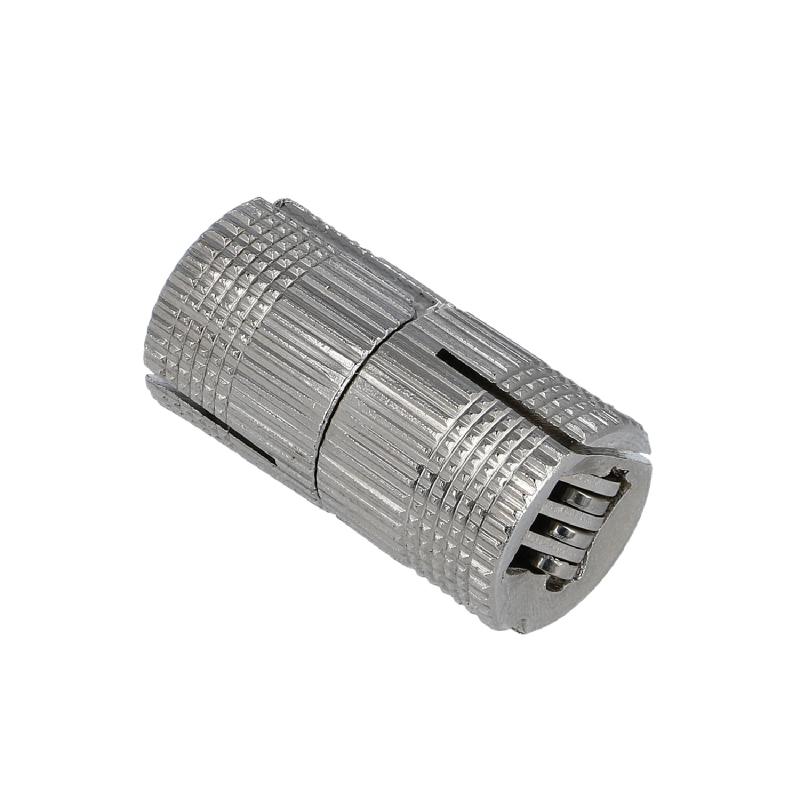

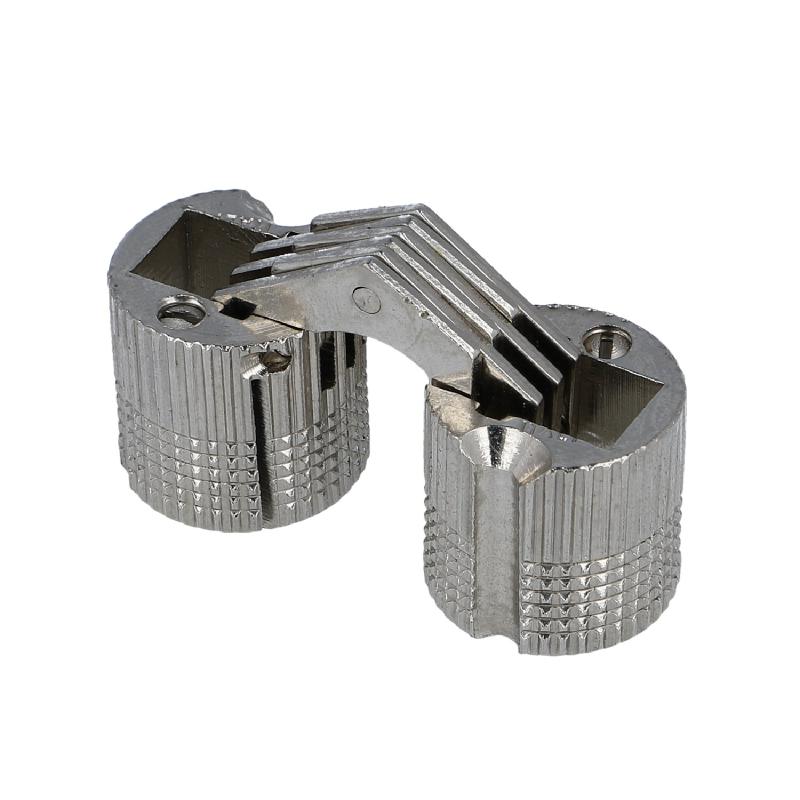

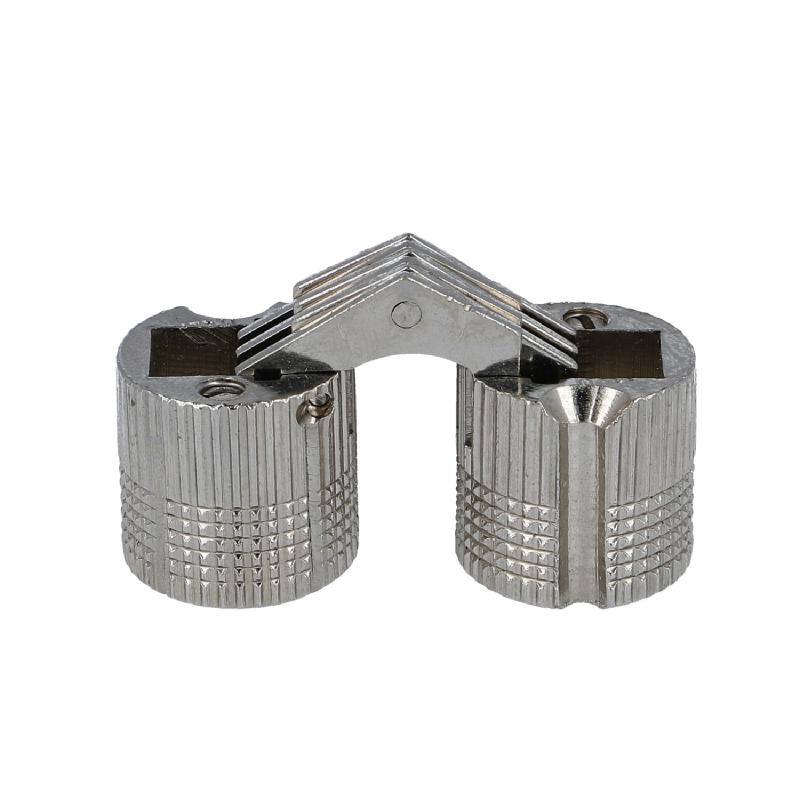

Unsere Einbohrzylinderscharniere mit einem Öffnungswinkel von 180° eignen sich für vielfältige Anwendungen an leichten Türen oder Klappen. Vor allem zeichnet sich dieses Produkt durch seine leichte Montage aus: Zunächst eine Topfbohrung an die Stirnseite anbringen, das Scharnier ohne oder im Fall von massiveren Konstruktionen mit Leim in die Bohrung stecken und mit Hilfe der Spreizschrauben in der Bohrung verspannen. In unserem Standardsortiment finden Sie viele verschiedene Ausführungen, Maße, Materialen und Oberflächen. Weitere Ausführungen bieten wir Ihnen gerne auf Anfrage an.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | geschlossene Länge | Einlasstiefe | Durchmesser | Befestigung | Material | Oberfläche |
|---|---|---|---|---|---|---|---|
| 1121.52 | 22 | 11 | 10 | einseitig | Messing | blank | |
| 1121.53 | 27 | 13,5 | 12 | einseitig | Messing | blank | |
| 1121.54 | 31 | 15,5 | 14 | einseitig | Messing | blank | |
| 1121.55 | 33 | 16,5 | 16 | einseitig | Messing | blank | |
| 1121.56 | 35 | 17,5 | 18 | einseitig | Messing | blank | |
| 1121.57 | 50 | 25 | 24 | einseitig | Messing | blank | |
| 1121.128 | 35 | 17,5 | 18 | einseitig | Messing | vernickelt | |
| 1121.1286 | 31 | 15,5 | 14 | einseitig | Messing | vernickelt | |
| 1121.5591 | 27 | 13,5 | 12 | einseitig | Messing | vernickelt | |
| 1121.5592 | 33 | 16,5 | 16 | einseitig | Messing | vernickelt | |
| 1121.5593 | 50 | 25 | 24 | einseitig | Messing | vernickelt | |
| 1121.5594 | 50 | 25 | 24 | zweiseitig | Messing | blank | |
| 1121.5595 | 35 | 17,5 | 18 | zweiseitig | Messing | blank | |
| 1121.5596 | 33 | 16,5 | 16 | zweiseitig | Messing | blank | |
| 1121.5597 | 31 | 15,5 | 14 | zweiseitig | Messing | blank | |
| 1121.5598 | 27 | 13,5 | 12 | zweiseitig | Messing | blank | |
| 1121.5599 | 22 | 11 | 10 | zweiseitig | Messing | blank | |
| 1121.5955 | 22 | 11 | 10 | einseitig | Messing | vernickelt |
