Kugeleinfachauszug für seitliche Montage, trennbare Innenschiene (durch Betätigen einer Klinke, kann die Innenschiene getrennt und gesondert an das bewegliche Modul montiert werden). Die Kraftschluss-Rastung ist geöffnet, der Endanschlag geschlossen. Die Schienen sind aus galvanisch verzinktem und blau passiviertem Stahl. Die Kugelkäfige sind aus blau verzinktem Stahl. Die Kugeln aus gehärtetem C-Stahl. 1 VE = 1 Paar
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Länge | Auszugsweg | Höhe | Einbaubreite | Tragfähigkeit pro Paar kg | Material | Oberfläche |
|---|---|---|---|---|---|---|---|---|
| 3022.10823 | 305 | 196 | 35,2 | 9,5 | 54 | Stahl | blau verzinkt | |
| 3022.10824 | 330 | 221 | 35,2 | 9,5 | 50 | Stahl | blau verzinkt | |
| 3022.10825 | 356 | 247 | 35,2 | 9,5 | 46 | Stahl | blau verzinkt | |
| 3022.10826 | 406 | 297 | 35,2 | 9,5 | 40 | Stahl | blau verzinkt | |
| 3022.10827 | 457 | 323 | 35,2 | 9,5 | 49 | Stahl | blau verzinkt | |
| 3022.10828 | 508 | 374 | 35,2 | 9,5 | 44 | Stahl | blau verzinkt | |
| 3022.10829 | 533 | 400 | 35,2 | 9,5 | 41 | Stahl | blau verzinkt | |
| 3022.10830 | 559 | 400 | 35,2 | 9,5 | 48 | Stahl | blau verzinkt | |

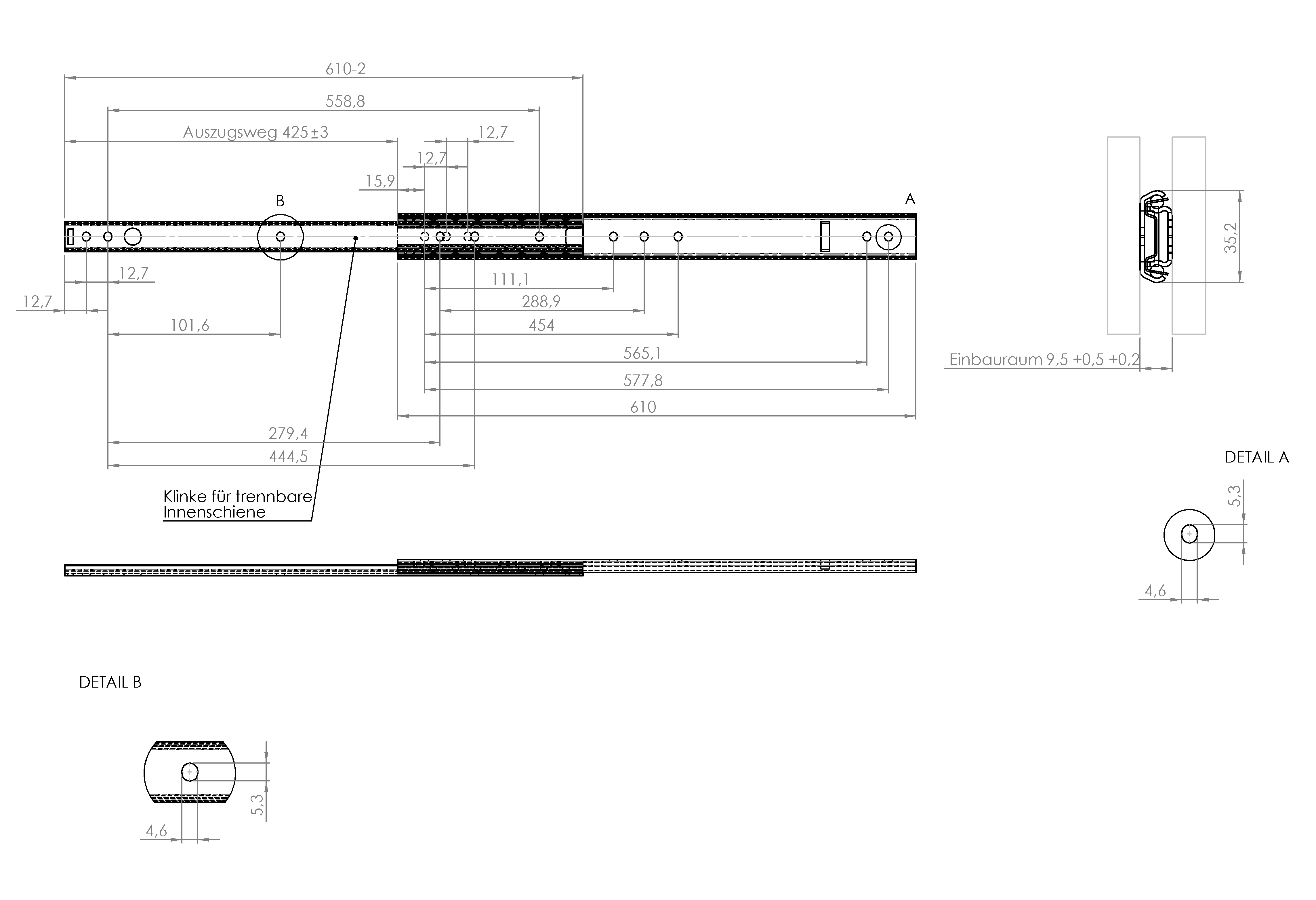

| 3022.10831 | 610 | 425 | 35,2 | 9,5 | 56 | Stahl | blau verzinkt | |
| 3022.10832 | 660 | 476 | 35,2 | 9,5 | 50 | Stahl | blau verzinkt |
