Unser gelochtes Anschraubscharnier zeichnet sich durch eine kompakte und stabile Bauweise aus und besitzt eine große Bandbreite von Einsatz- und Verwendungsmöglichkeiten. Mögliche Einsatzbereiche sind beispielsweise die Fahrzeugindustrie, Automatenbau bis hin zur Möbelindustrie. Die Vorteile unserer Anschraubscharniere ist die leichte und schnelle Montage. Unsere Anschraubscharniere ermöglichen flexible und einfache Konstruktionen, sind preiswert und gleichzeitig sehr stabil. In unserem Standardsortiment finden Sie unterschiedliche Ausführungen hinsichtlich der Materialien, Oberflächen und Maße, wodurch ein sehr spezifischer Einsatz ermöglicht wird. Weitere Ausführungen fertigen wir Ihnen gerne auf Anfrage.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Höhe | aufgeschlagene Breite | Materialstärke | Rollendurchmesser | Lochdurchmesser | Material (Stift) | Material | Oberfläche |
|---|---|---|---|---|---|---|---|---|---|

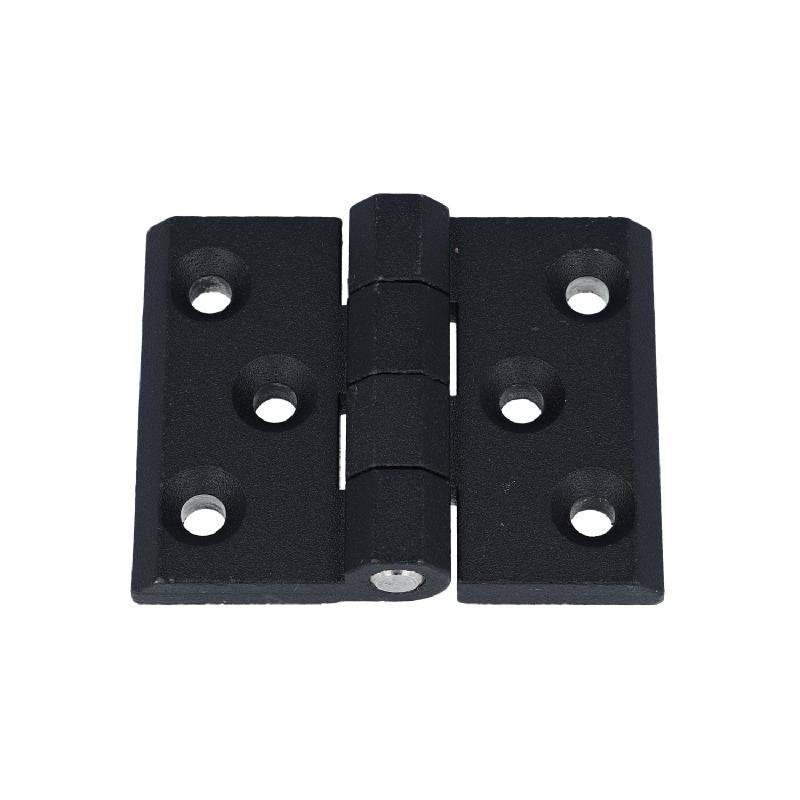

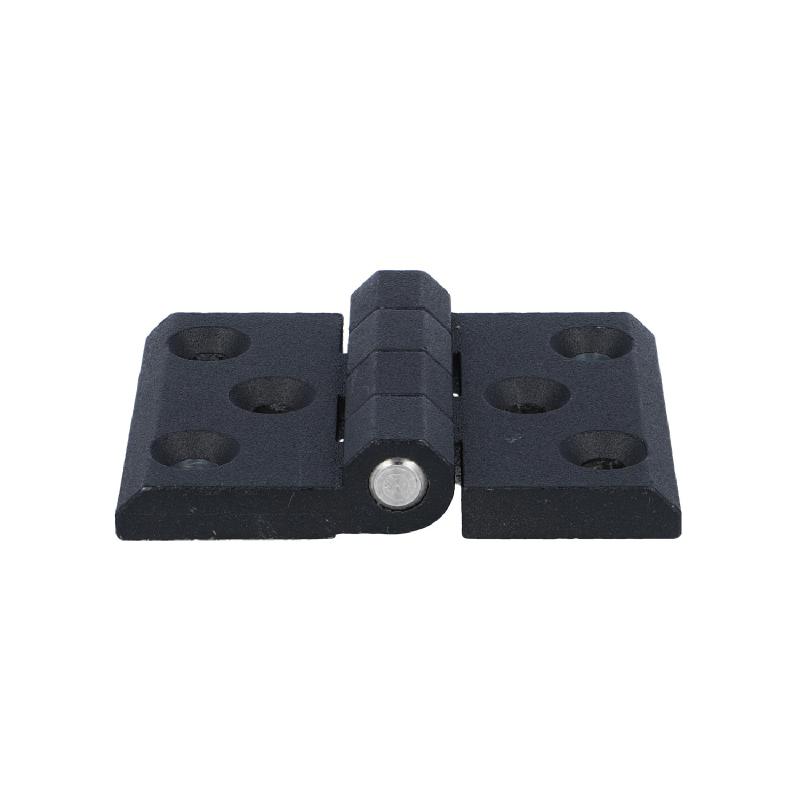

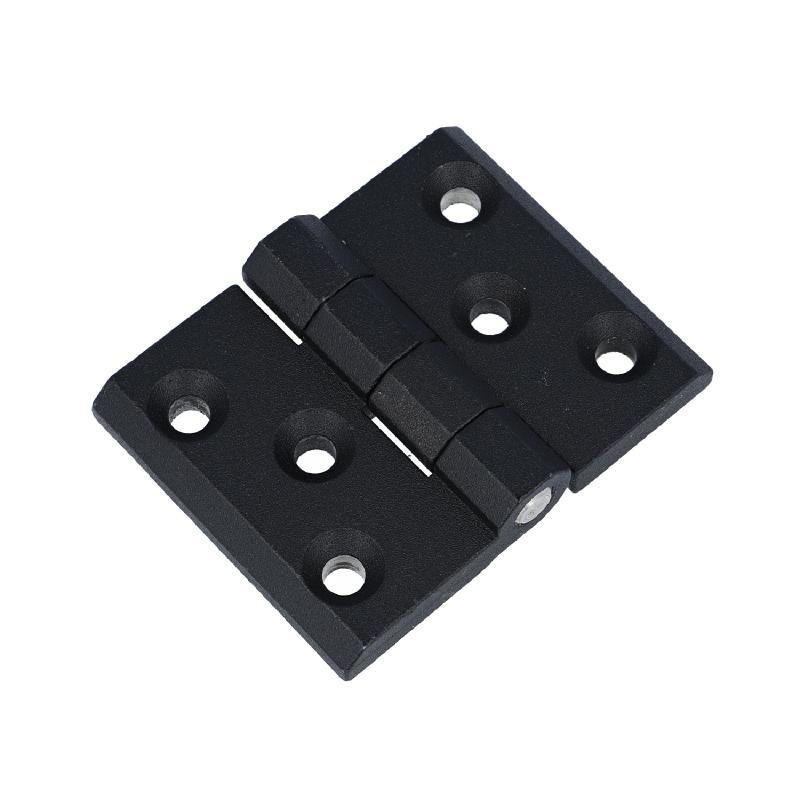

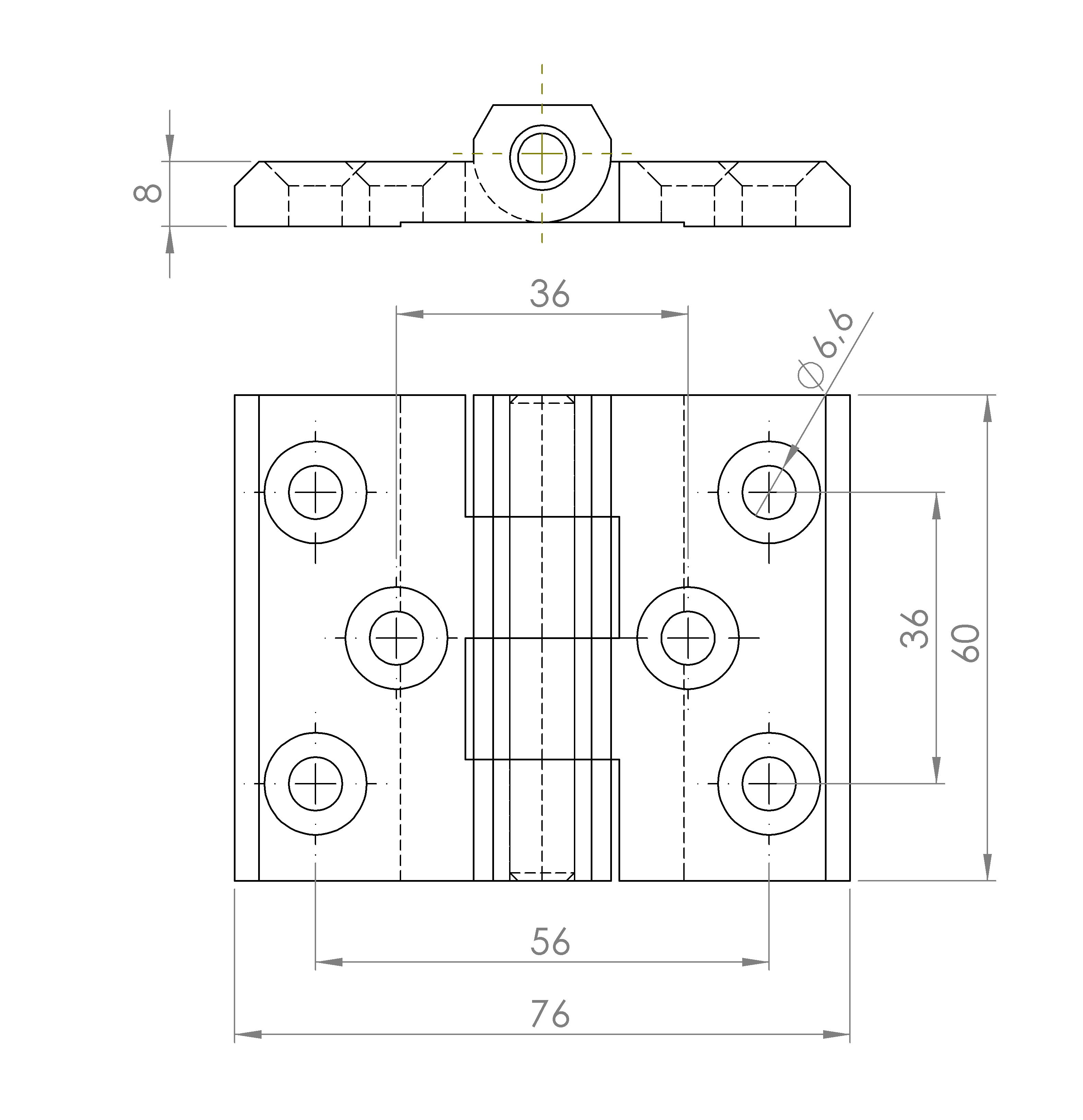

| 1251.1199 | 60 | 76 | 8 | 15 | 6,6 | Edelstahl | Zinkdruckguss | schwarz gepulvert | |
| 1251.1200 | 60 | 76 | 8 / 9,45 | 15 | s. Zeichnung | Edelstahl | Zinkdruckguss | schwarz gepulvert | |
| 1251.1226 | 50 | 50 | 6 | 11,5 | 6,3 | Edelstahl | Zinkdruckguss | schwarz gepulvert | |
| 1251.1236 | 60 | 60 | 8 | 15 | 8,4 | Edelstahl | Edelstahl AISI316 | geschliffen | |
| 1251.1431 | 40 | 40 | 5 | 9,1 | 5,3 | Edelstahl | Polyamid | schwarz | |
| 1251.1512 | 50 | 50 | 6 | 11,5 | 6,3 | Edelstahl | Edelstahl AISI316 | geschliffen | |
| 1251.1529 | 40 | 40 | 5 | 9,1 | 5,3 | Edelstahl | Zinkdruckguss | verchromt | |
| 1251.1564 | 60 | 60 | 8 | 15 | 8,4 | Edelstahl | Zinkdruckguss | schwarz gepulvert | |
| 1251.1811 | 50 | 50 | 6 | 11,5 | 6,3 | Edelstahl | Zinkdruckguss | verchromt | |
| 1251.2108 | 50 | 76 | 6 | 11,5 | 6,3 | Edelstahl | Zinkdruckguss | schwarz gepulvert | |
| 1251.2217 | 60 | 60 | 8 | 15 | 8,4 | Edelstahl | Zinkdruckguss | verchromt | |
| 1251.3673 | 40 | 40 | 5 | 9,1 | 5,3 | Edelstahl | Zinkdruckguss | schwarz | |
| 1251.3678 | 50 | 50 | 6 | 11,5 | 6,3 | Edelstahl | Polyamid | schwarz | |
| 1251.3679 | 50 | 76 | 6 | 11,5 | 6,3 | Edelstahl | Edelstahl AISI316 | geschliffen | |
| 1251.3680 | 50 | 76 | 6 | 11,5 | 6,3 | Edelstahl | Zinkdruckguss | verchromt | |
| 1251.13604 | 40 | 40 | 5 | 9,1 | 5,3 | Edelstahl | Zinkdruckguss | anthrazit | |
| 1251.13605 | 40 | 40 | 5 | 9,1 | 5,3 | Polyamid | Polyamid | schwarz | |
| 1251.13940 | 60 | 76 | 8 | 15 | 6,6 | Edelstahl | Zinkdruckguss | schwarz gepulvert | |
| 1251.13941 | 50 | 50 | 6 | 11,5 | 6,3 | Polyamid schwarz | Polyamid | schwarz | |
| 1251.15306 | 40 | 40 | 5 | 9,1 | 5,3 | Edelstahl | Edelstahl | blank |
