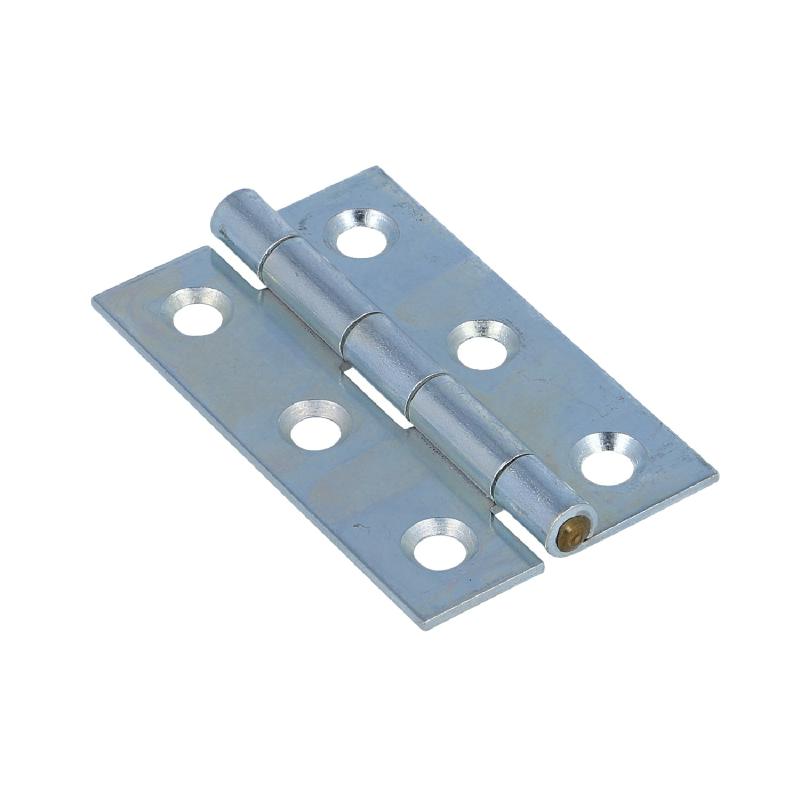

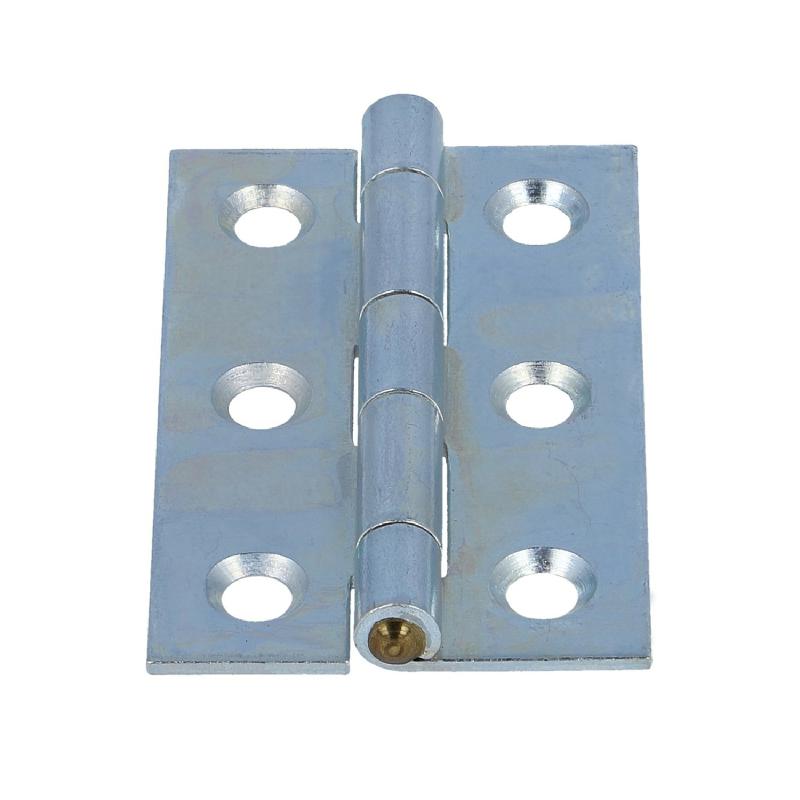

Gerollte Scharniere sind ein flexibel einsetzbares Produkt. Sie eignen sich besonders gut zum Bau von kleinen Türen, Klappen und Deckel. Sie sind ideal für den Innen- und Außenbereich. Bei unserem schmalen, gerollten Scharnier mit Lochung erfolgt die Montage ganz einfach durch Bohren. Unser Sortiment an gerollten Scharnieren bietet ein umfangreiches Angebot an verschiedensten Ausführungen für ein breites Feld an Anwendungen. Sie finden in unserem Standardsortiment verschiedene Ausführungen, Maße, Materialien und Oberflächen. Weitere Ausführungen fertigen wir Ihnen gerne auf Anfrage.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Höhe | aufgeschlagene Breite | Materialstärke | Löcher pro Lappen | Lochdurchmesser | Stiftmaterial | Material / Oberfläche | Verpackungseinheit |
|---|---|---|---|---|---|---|---|---|---|
| 1014.111 | 70 | 38 | 1,4 | 3 | 4,3 | Messing | Stahl blau verzinkt | 1 | |
| 1014.343 | 60 | 34 | 1,2 | 3 | 4,5 | Edelstahl | Edelstahl blank | 10 | |
| 1014.461 | 60 | 34 | 1,4 | 3 | 4,3 | Messing | Stahl blau verzinkt | 20 | |
| 1014.463 | 90 | 46 | 1,5 | 4 | 5 | Messing | Stahl blau verzinkt | 20 | |
| 1014.501 | 100 | 52 | 1,6 | 4 | 6 | Messing | Stahl blau verzinkt | 20 | |
| 1014.553 | 50 | 31 | 1,2 | 3 | 3,5 | Stahl | Stahl blau verzinkt | 500 | |
| 1014.650 | 80 | 41 | 1,5 | 3 | 4,5 | Edelstahl | Edelstahl blank | 10 | |
| 1014.721 | 100 | 52 | 1,5 | 4 | 6 | Edelstahl | Edelstahl blank | 10 | |
| 1014.928 | 40 | 26 | 0,9 | 2 | 3,5 | Edelstahl | Edelstahl blank | 50 | |
| 1014.1195 | 80 | 45 | 1,2 | 3 | k.A. | Edelstahl | Edelstahl blank | 100 | |
| 1014.1216 | 80 | 45 | 1,2 | 3 | 4,6 | Stahl | Stahl gelb verzinkt | 100 | |
| 1014.1384 | 50 | 31 | 1 | 3 | 4,5 | Edelstahl | Edelstahl blank | 20 | |
| 1014.1868 | 50 | 30 | 1,2 | 3 | 4,5 mm innen | Edelstahl | Edelstahl blank | 100 | |
| 1014.1966 | 60 | 35 | 1 | 3 | 3,2 | Stahl | Stahl blau verzinkt | 100 | |
| 1014.2955 | 25 | 20 | 0,8 | 2 | 2,5 | Stahl | Stahl blau verzinkt | 1000 | |
| 1014.2956 | 30 | 22 | 0,9 | 2 | 3 | Stahl | Stahl blau verzinkt | 1000 | |
| 1014.2957 | 40 | 26 | 0,9 | 2 | 3 | Stahl | Stahl blau verzinkt | 1000 | |
| 1014.2958 | 60 | 34 | 1,4 | 3 | 4,2 | Stahl | Stahl blau verzinkt | 500 | |
| 1014.2959 | 80 | 41 | 1,5 | 3 | 5 | Stahl | Stahl blau verzinkt | 200 | |
| 1014.2960 | 30 | 22 | 0,8 | 2 | 3,5 | Edelstahl | Edelstahl blank | 50 | |
| 1014.2961 | 25 | 20 | 0,8 | 2 | 2,5 | Messing | Messing blank | 50 | |
| 1014.2963 | 30 | 22 | 0,8 | 2 | 2,5 | Messing | Messing blank | 50 | |
| 1014.2965 | 40 | 26 | 0,9 | 2 | 3,5 | Messing | Messing blank | 50 | |
| 1014.2968 | 50 | 31 | 1,1 | 3 | 3,5 | Messing | Messing blank | 20 | |
| 1014.2970 | 60 | 34 | 1,3 | 3 | 3,5 | Messing | Messing blank | 20 | |
| 1014.10368 | 50 | 31 | 1,2 | 3 | 4,3 | Messing | Stahl blau verzinkt | 20 | |
| 1014.10686 | 30 | 22 | 0,9 | 2 | 3,7 | Messing | Stahl blau verzinkt | 50 | |
| 1014.10911 | 80 | 41 | 1,5 | 3 | 5 | Messing | Stahl blau verzinkt | 20 | |
| 1014.11188 | 40 | 26 | 0,9 | Stahlstift / vernietet | 2 | 2,5 | Stahl | blau verzinkt | |
| 1014.11306 | 25 | 20 | 0,8 | 2 | 3 | Messing | Stahl blau verzinkt | 50 | |
| 1014.11465 | 70 | 38 | 1,4 | 3 | 4,3 | Messing | Stahl blau verzinkt | 20 |
