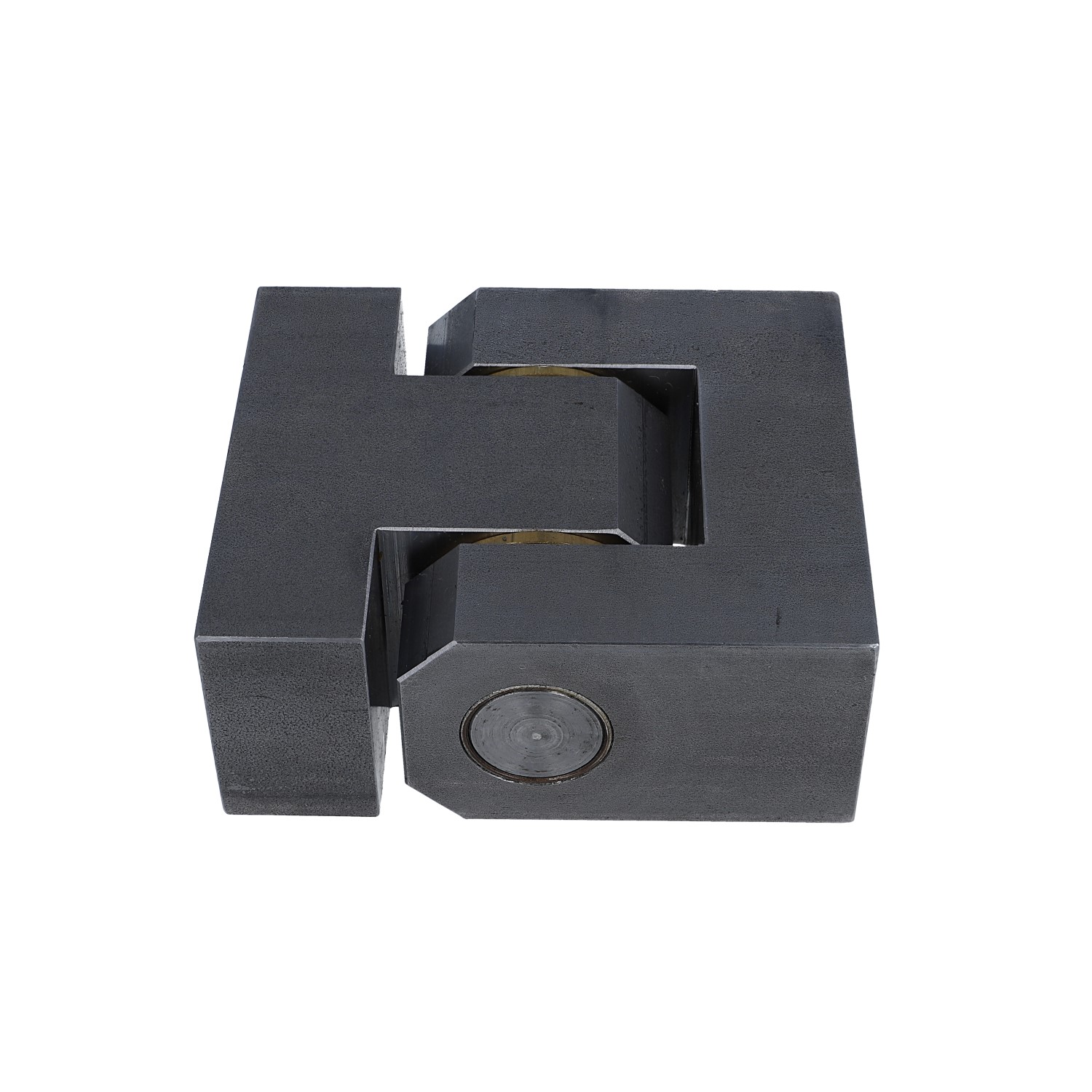

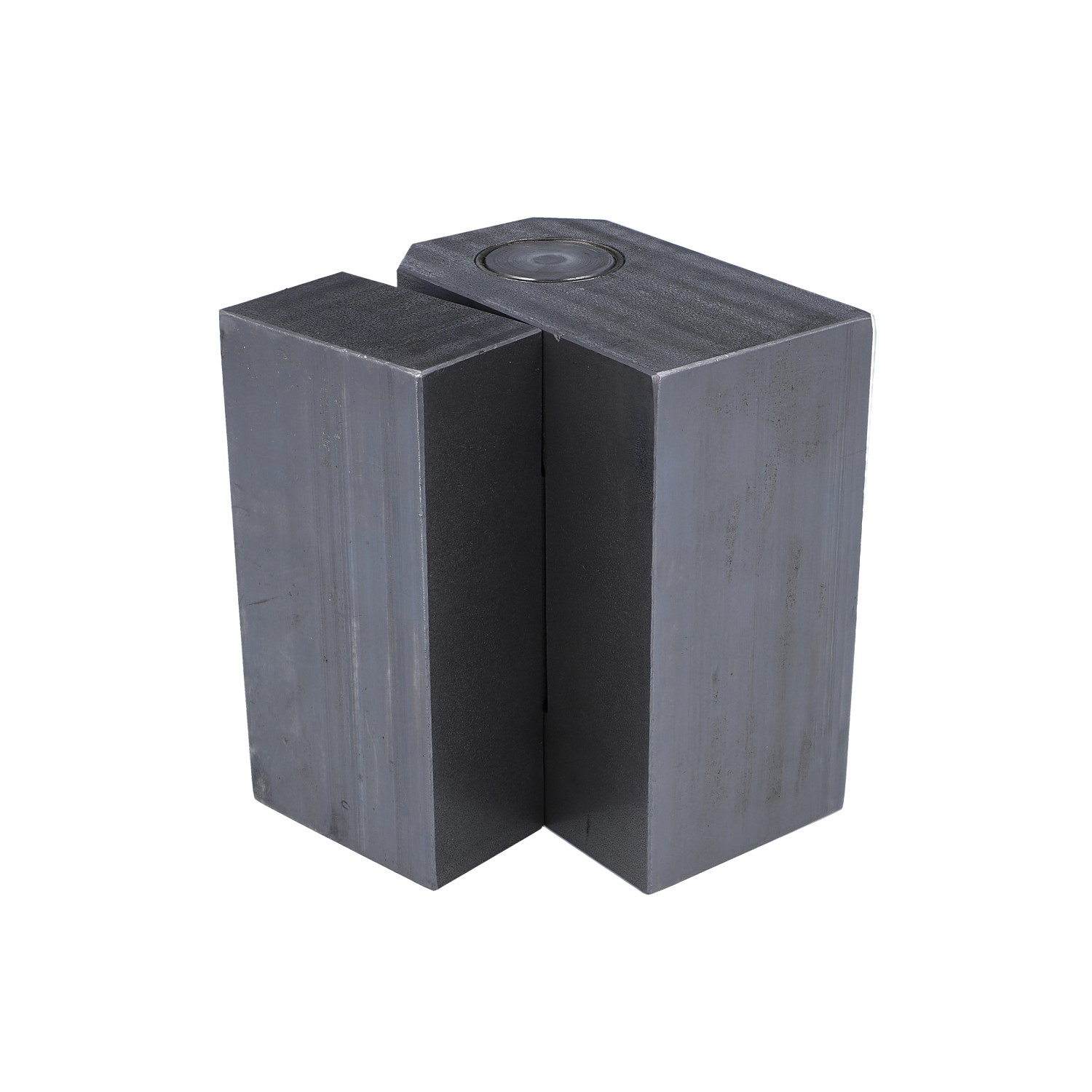

Unsere Anschweißgelenke werden aus schweißbarem Stahl gefertigt, wodurch die Montage durch Anschweißen ermöglicht wird. Sie besitzen außerdem eine Stahlachse und werden auf selbstschmierenden Büchsen gelagert. Der Drehwinkel unserer Anschweißgelenke beträgt 200 °. Das Produkt eignet sich insbesondere für Konstruktionen, bei denen Stärke und Präzision verlangt wird. In unserem Standardsortiment finden Sie unterschiedliche Ausführungen hinsichtlich der Materialien, Oberflächen und Maße, wodurch ein sehr spezifischer Einsatz ermöglicht wird. Weitere Ausführungen fertigen wir Ihnen gerne auf Anfrage.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Breite (L) | Höhe (B) | Tiefe (H) | Bolzendurchmesser (D) | Tragkraft kg / Stück | Drehwinkel (Gelenke) | Material |
|---|---|---|---|---|---|---|---|---|
| 1348.2875 | 60 | 50 | 20 | 10 | 1.000 | 200° | Stahl blank | |
| 1348.2876 | 70 | 60 | 25 | 12 | 4.000 | 200° | Stahl blank | |
| 1348.2877 | 80 | 60 | 30 | 15 | 5.000 | 200° | Stahl blank | |
| 1348.2878 | 100 | 80 | 40 | 20 | 9.000 | 200° | Stahl blank | |
|
Tipp
|

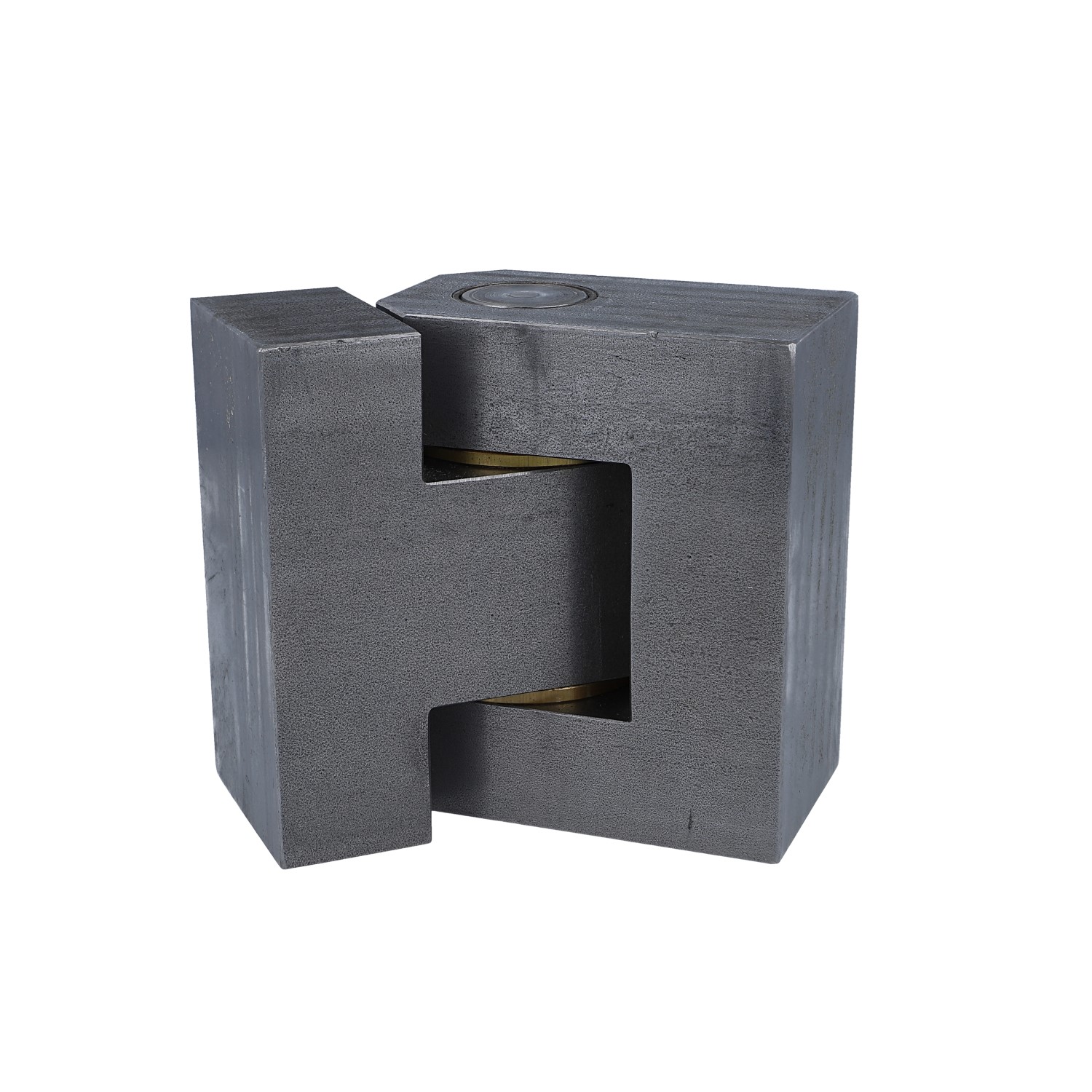

1348.2879 | 120 | 100 | 50 | 25 | 10.000 | 200° | Stahl blank |
| 1348.2880 | 140 | 120 | 60 | 25 | über 10.000 | 200° | Stahl blank | |
| 1348.12839 | 60 | 50 | 20 | 10 | 1.000 | 200° | Edelstahl V2A | |
| 1348.12840 | 70 | 60 | 25 | 12 | 4.000 | 200° | Edelstahl V2A | |
| 1348.12841 | 80 | 60 | 30 | 15 | 5000 | 200° | Edelstahl V2A | |
| 1348.12842 | 100 | 80 | 40 | 20 | 9000 | 200° | Edelstahl V2A | |
| 1348.12843 | 120 | 100 | 50 | 25 | 10.000 | 200° | Edelstahl V2A | |
| 1348.12844 | 140 | 120 | 60 | 30 | über 10.000 | 200° | Edelstahl V2A |
