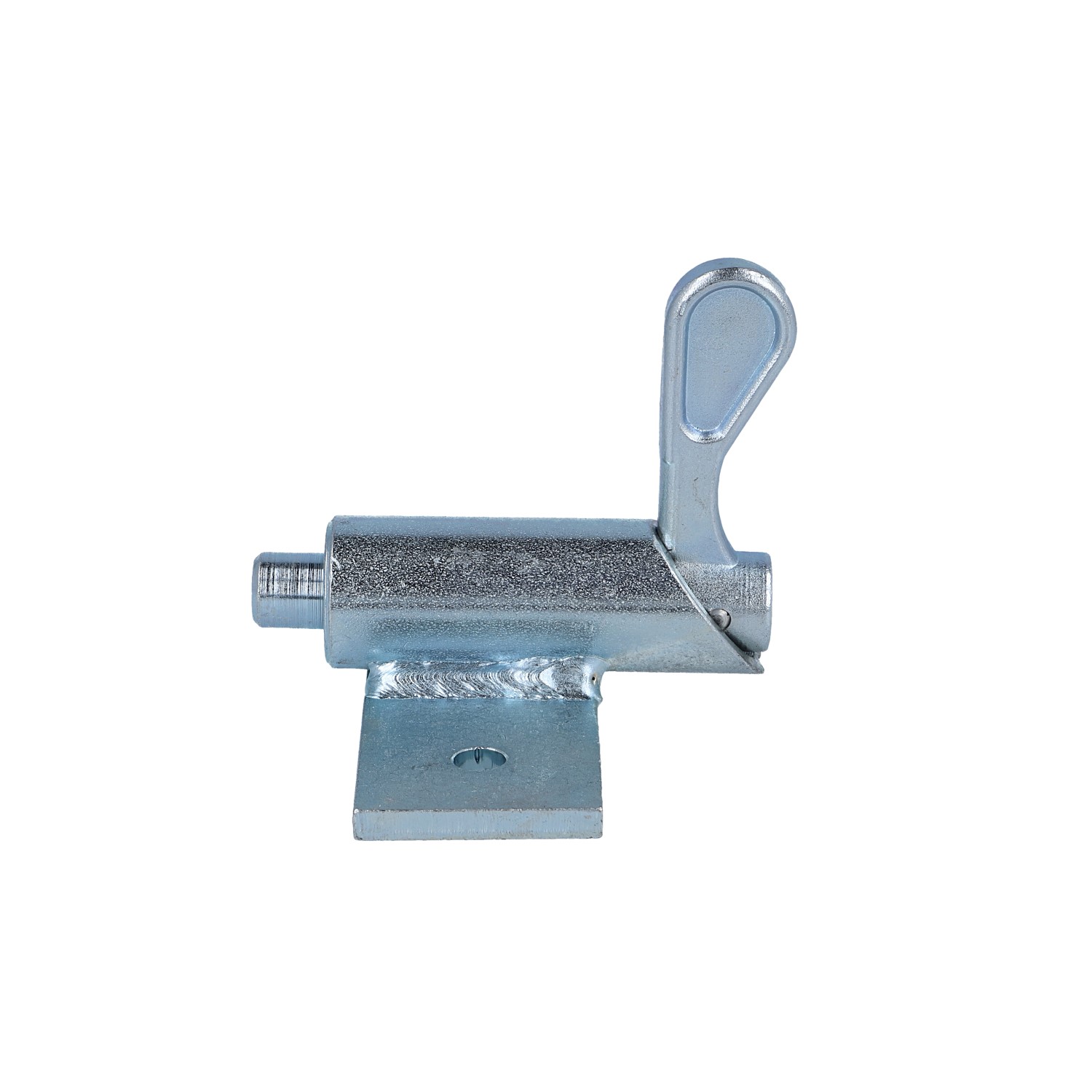

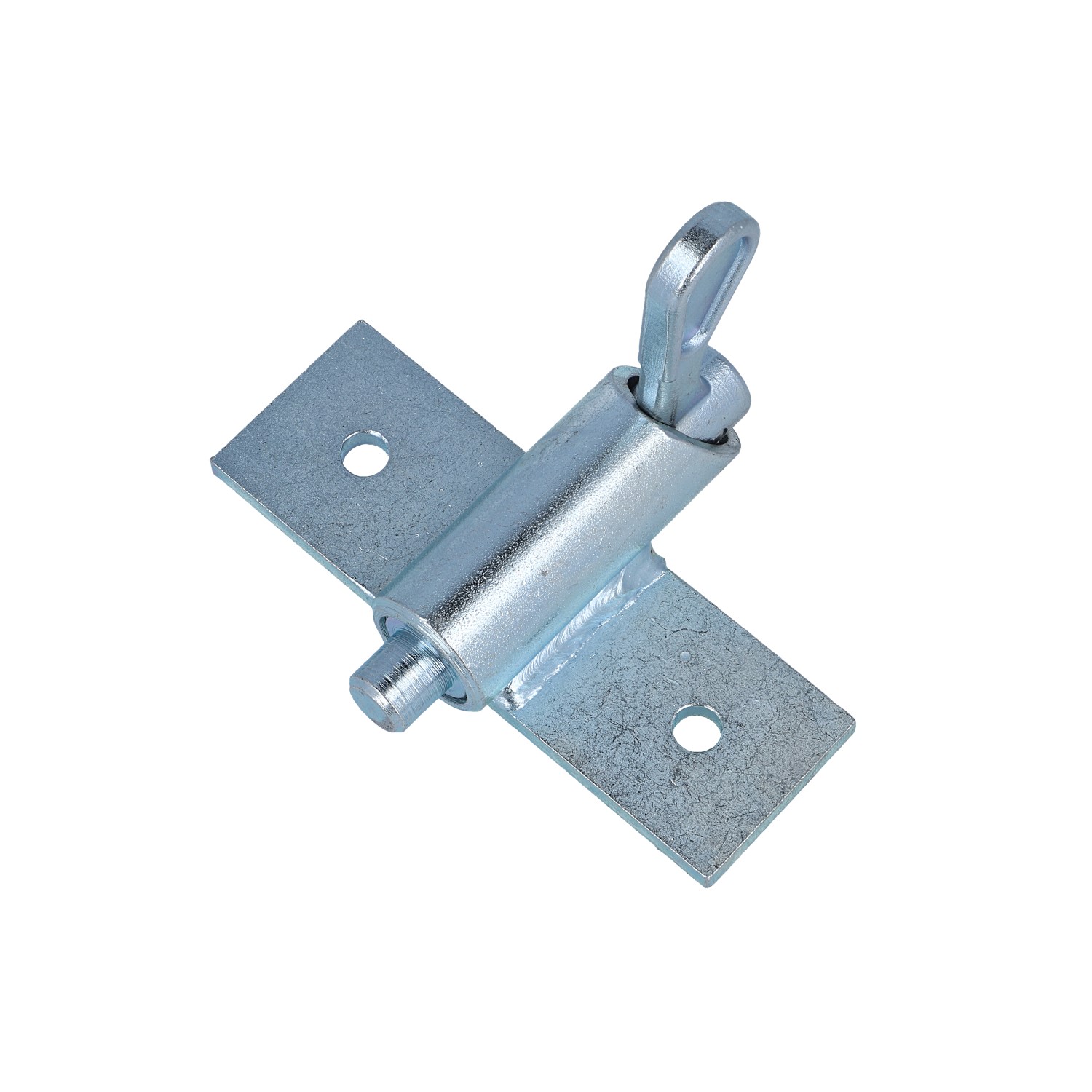

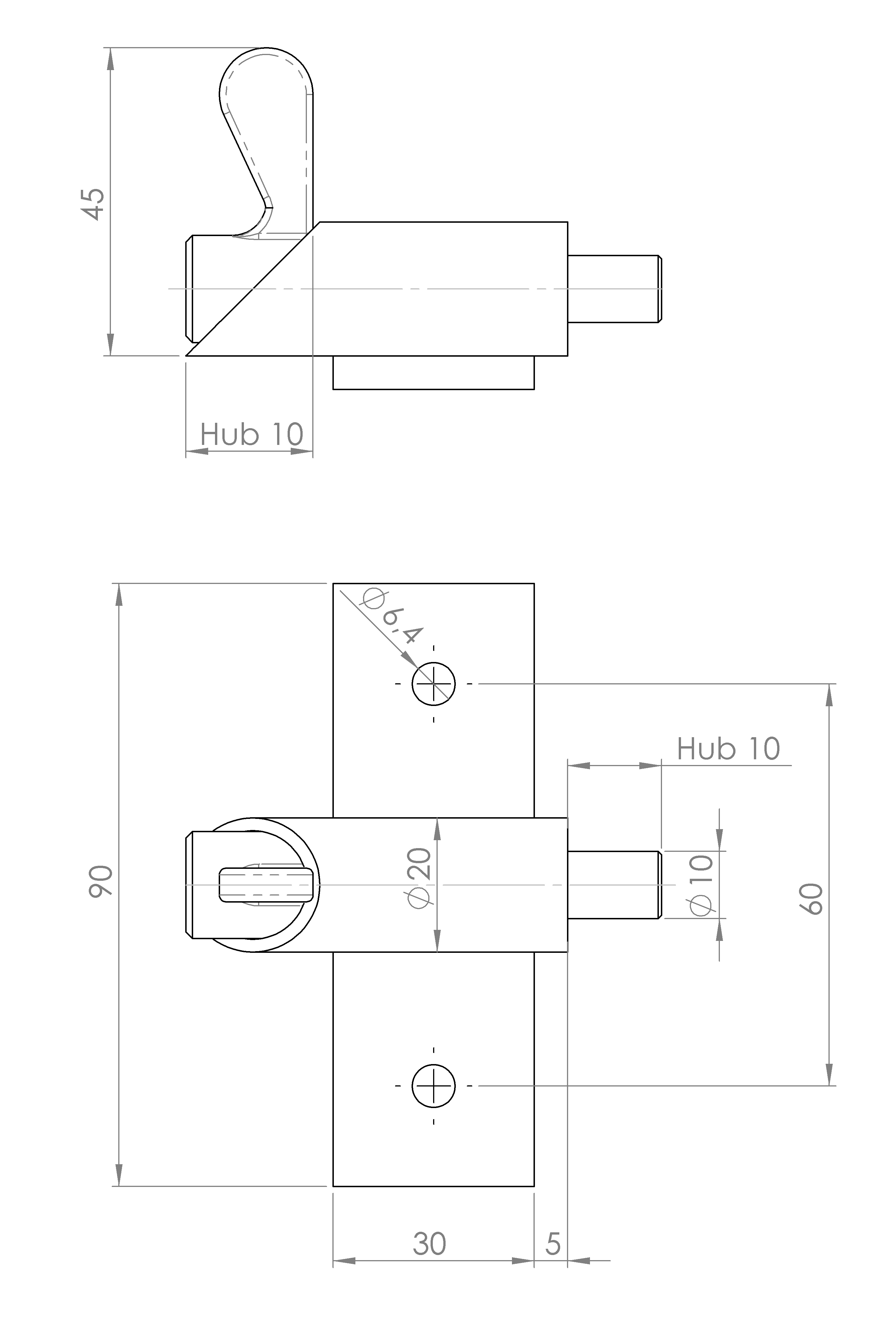

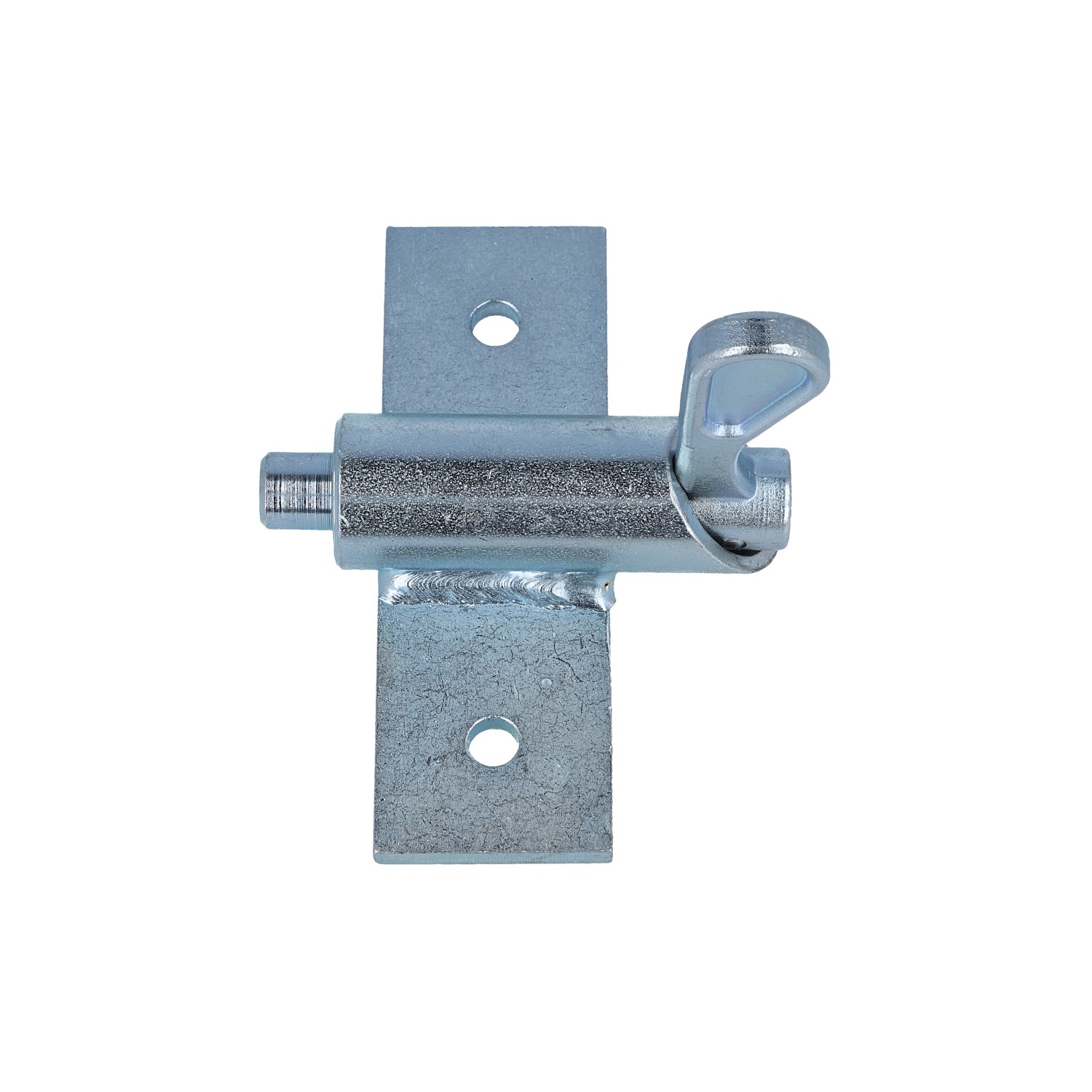

Federriegel werden eingesetzt, wenn der Arretierbolzen zeitweise nicht vorstehen darf. Durch Drehen des Knebels um 180° wird der Arretierbolzen eingezogen. Eine Rastkerbe bewirkt, dass der Knebel in dieser Stellung gehalten wird. Hülsenüberstand (in der Zeichnung 5 mm) nach Kundenwunsch. Knebel senkrecht zur Platte.
Verfügbare Ausführungen
Wählen Sie aus den untenstehenden Ausführungen. Die aktuell gewählte ist jeweils farbig unterlegt.
| Zeichnung | Artikel-Nr. | Platte | Bolzendurchmesser | Hub | Material | Oberfläche |
|---|---|---|---|---|---|---|
| 2142.1628 | 90 x 30 | 10 | 10 | Stahl | blau verzinkt | |
| 2142.2170 | 90 x 30 | 10 | 14 | Edelstahl | blank | |
| 2142.3042 | 90 x 30 | 8 | 14 | Stahl | blau verzinkt | |
| 2142.3155 | 90 x 30 | 10 | 14 | Stahl | blau verzinkt | |
| 2142.3156 | 90 x 30 | 12 | 14 | Stahl | blau verzinkt | |
| 2142.3157 | 90 x 30 | 8 | 14 | Edelstahl | blank | |
| 2142.3158 | 90 x 30 | 10 | 10 | Edelstahl | blank | |
| 2142.3160 | 90 x 30 | 12 | 14 | Edelstahl | blank | |
| 2142.3161 | 90 x 30 | 15 | 14 | Edelstahl | blank | |
| 2142.3163 | 90 x 30 | 15 | 14 | Stahl | blau verzinkt | |
| 2142.3164 | 90 x 30 | 12 | 14 | Stahl | blank | |
| 2142.3165 | 90 x 30 | 10 | 14 | Stahl | blank | |
| 2142.3166 | 90 x 30 | 10 | 10 | Stahl | blank | |
| 2142.3167 | 90 x 30 | 8 | 14 | Stahl | blank |
